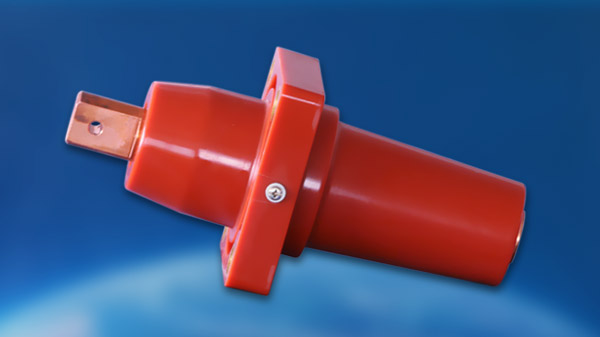

TG8-12/Z（Z柜中间套管）
型号含义
绝缘件参数
|
额定电压Ur Kv（有效） |
额定短时工频耐压Ud Kv（有效） |
雷电冲击耐受电压Up Kv（峰值） |
机械强度＞ N |
爬距(爬电比距20mm/kv) ＞mm |
1.1Ur/√3电压 局部放电 ≤3Pc |
| 3.6 | 25 | 40 | 4000 | 72 | 3 |
| 7.2 | 30 | 60 | 4000 | 144 | 3 |
| 12 | 42 | 75 | 4000 | 240 | 3 |
| 24 | 68 | 125 | 6000 | 480 | 3 |
| 40.5 | 95 | 185 | 8000 | 810 | 3 |
使用环境
◎环境温度： -25℃～+40℃
◎湿 度： 最大日平均95%，最大月平均90%
◎海拔高度： 不超过1000米
◎最大日平均温度：+35℃
◎最大地震烈度 ：8级
◎安装在无火灾、无爆炸危险、无剧烈震动的场所。
