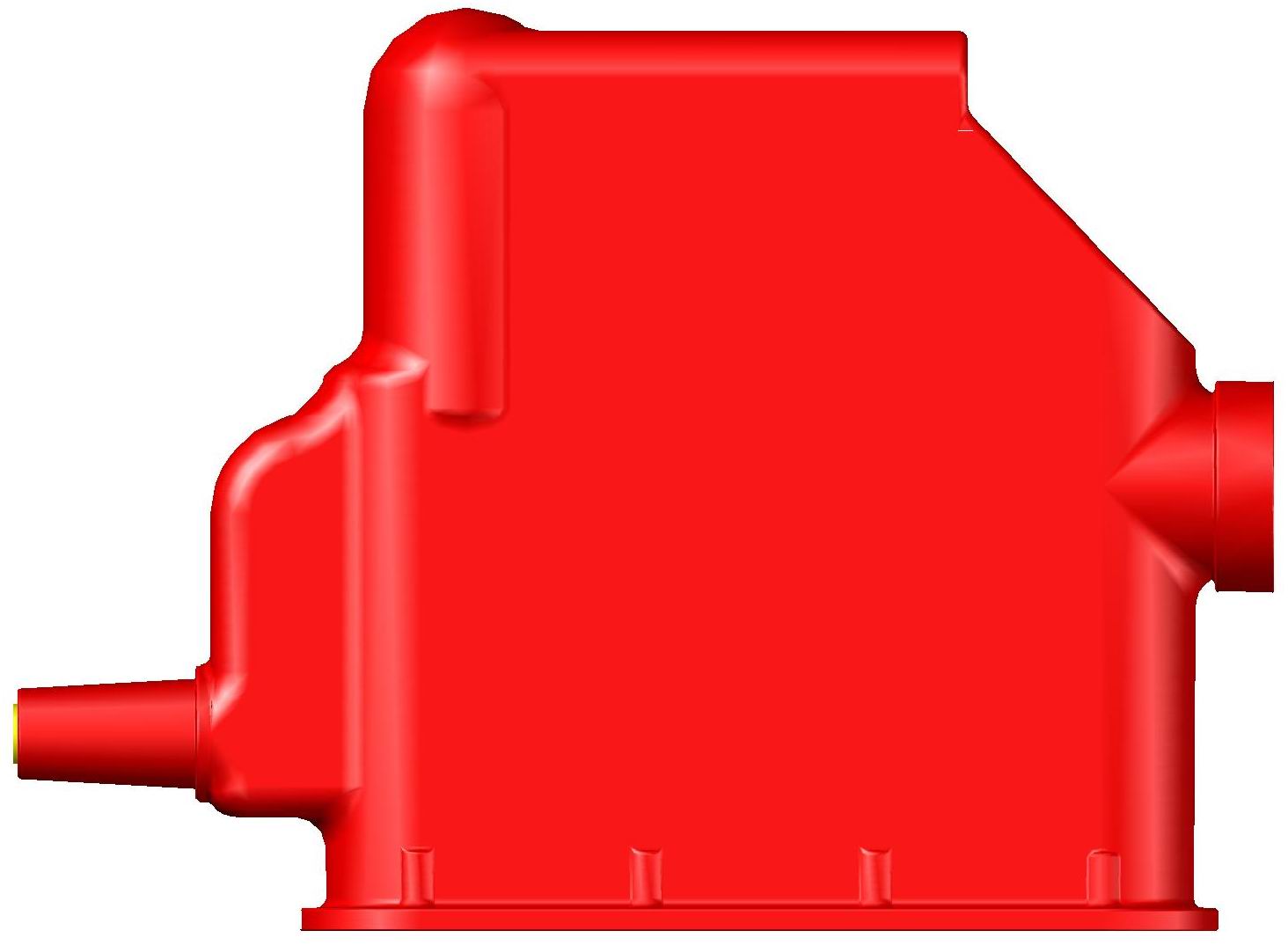

固体绝缘柜下隔离

固体绝缘柜下隔离


一、概述
环保:固体绝缘环网柜取消了六氟化硫气体及相应气箱部件,采用绝缘套简固化开关部件,由封闭母线连接各个回路,整体实现全封闭全绝缘,为减少六氟化硫排放提供了技术手段。
安全:固体绝缘环网柜将真空灭弧室、主导电回路、绝缘支撑等有机结合为一整体,实现全绝缘、全密封、免维护结构。相间完全隔绝,具有防爆性能。
智能:可现场增设电压互感器、模块化操作机构,可在运行现场直接实现手动到电动升级改造,负荷开关瞬时分断,真正符合配网自动化要求。
灵活:固体绝缘环网柜在满足IP67防护等级要求的基础上实现单元拼装、单元更换、方案调换,极大地降低了运行成本,在智能化升级、内部监测、抗恶劣环境(严寒、高原、潮湿沿海、强风沙、地下等)方面有明显的技术优势。

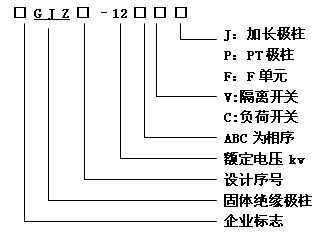

二、型号含义

三、使用条件
◎环境温度: -25℃~+40℃
◎湿    度: 最大日平均95%,最大月平均90%
◎海拔高度: 不超过1000米
◎最大日平均温度:+35℃
◎最大地震烈度 :8级
◎安装在无火灾、无爆炸危险、无剧烈震动的场所。

四、技术参数
类别 额定电压KV

额定电流A 4s额定短时耐受电流KA 额定峰值耐受电流
KA
1min工频耐受电压
KV

额定雷电冲击耐受电压KV 1.2Ur下≤ Pc 单相回路电阻≤ μΩ
相间及对地 隔离断口 相间及对地 隔离断口
KGJZ1 12 630 25 63 42 48 75 85 5 70
KGJZ2 12 630 25 63 42 48 75 85 5 70
BGJZ3 12 630/1250 25/31.5 63/80 42 48 75 85 5 70

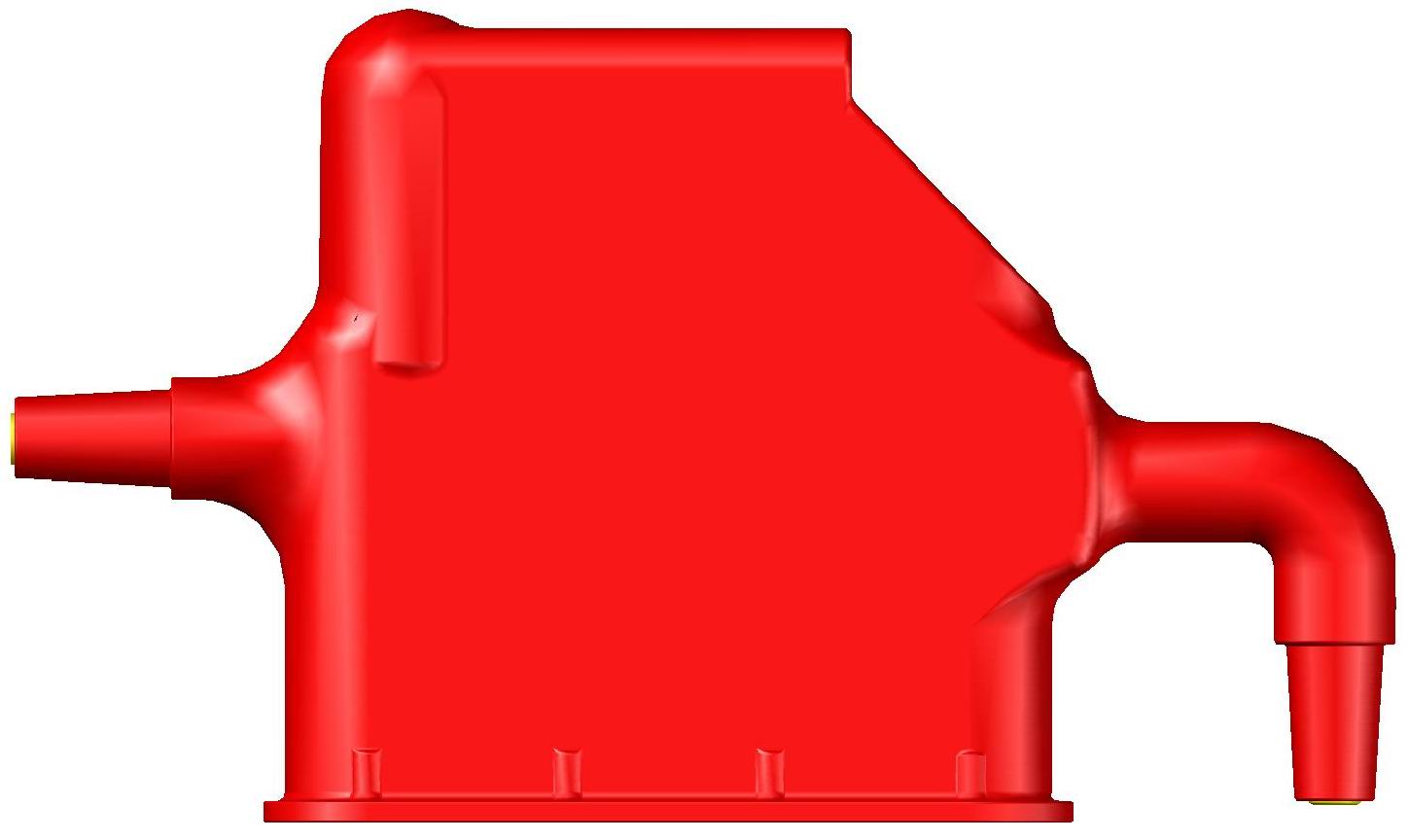

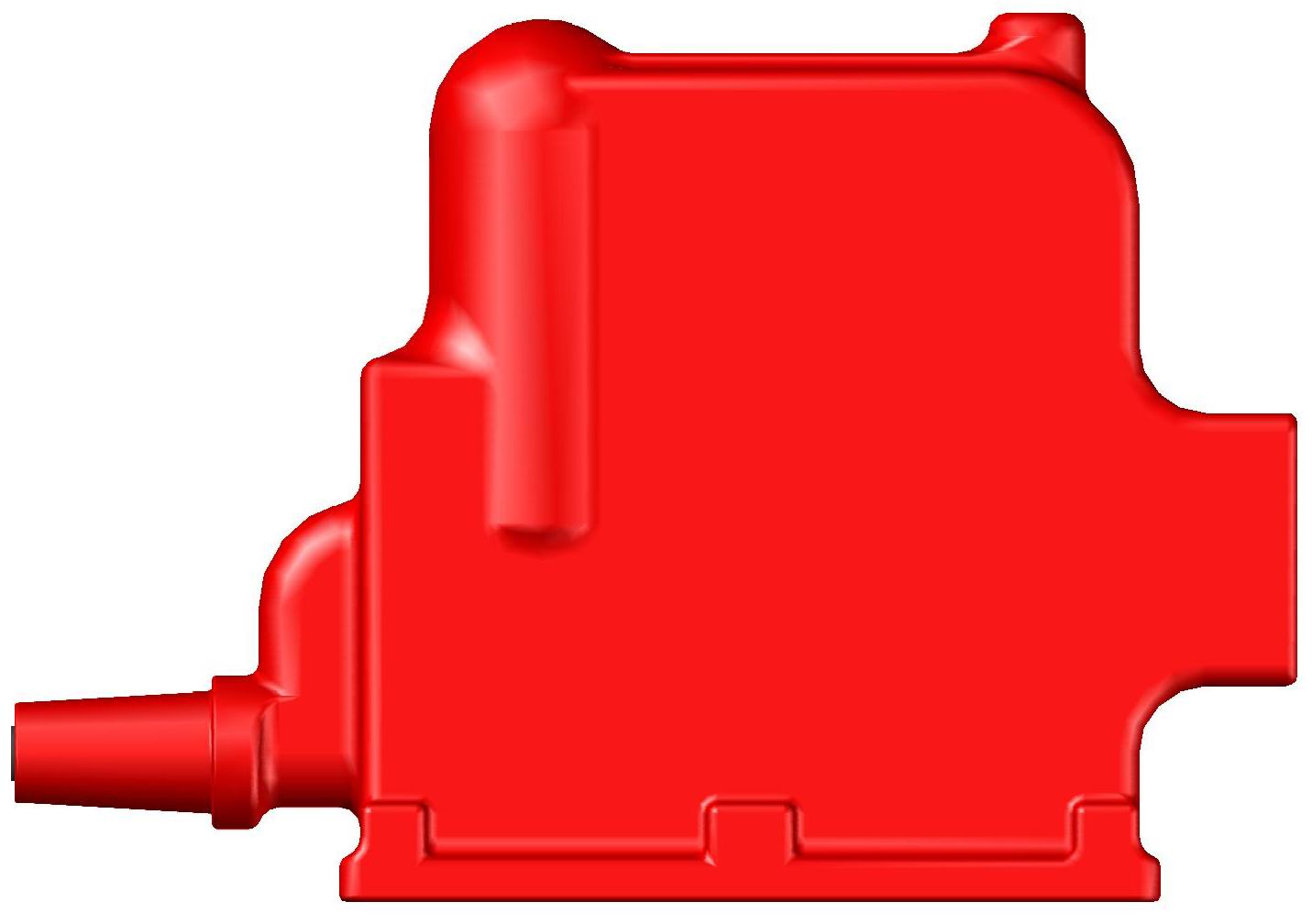

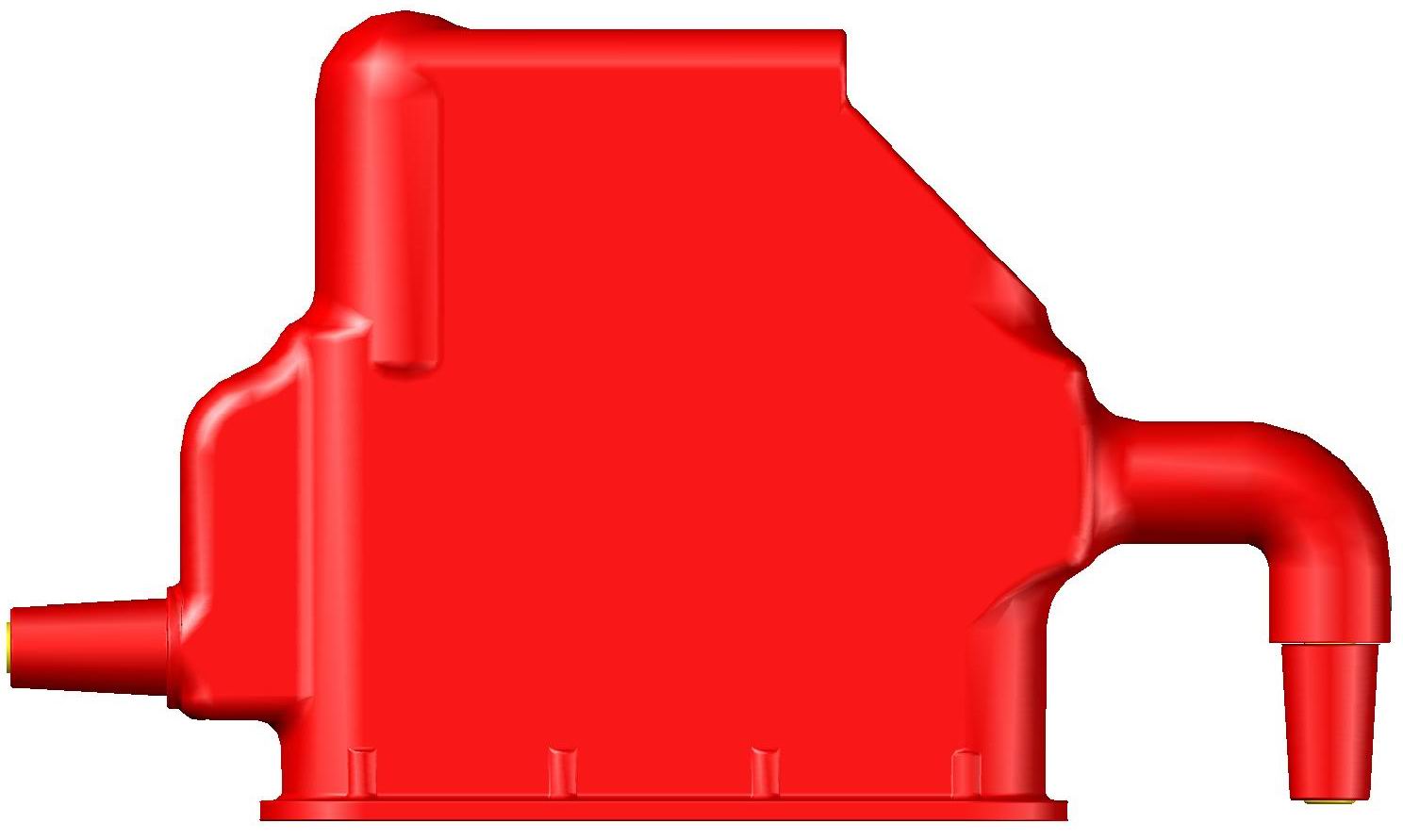

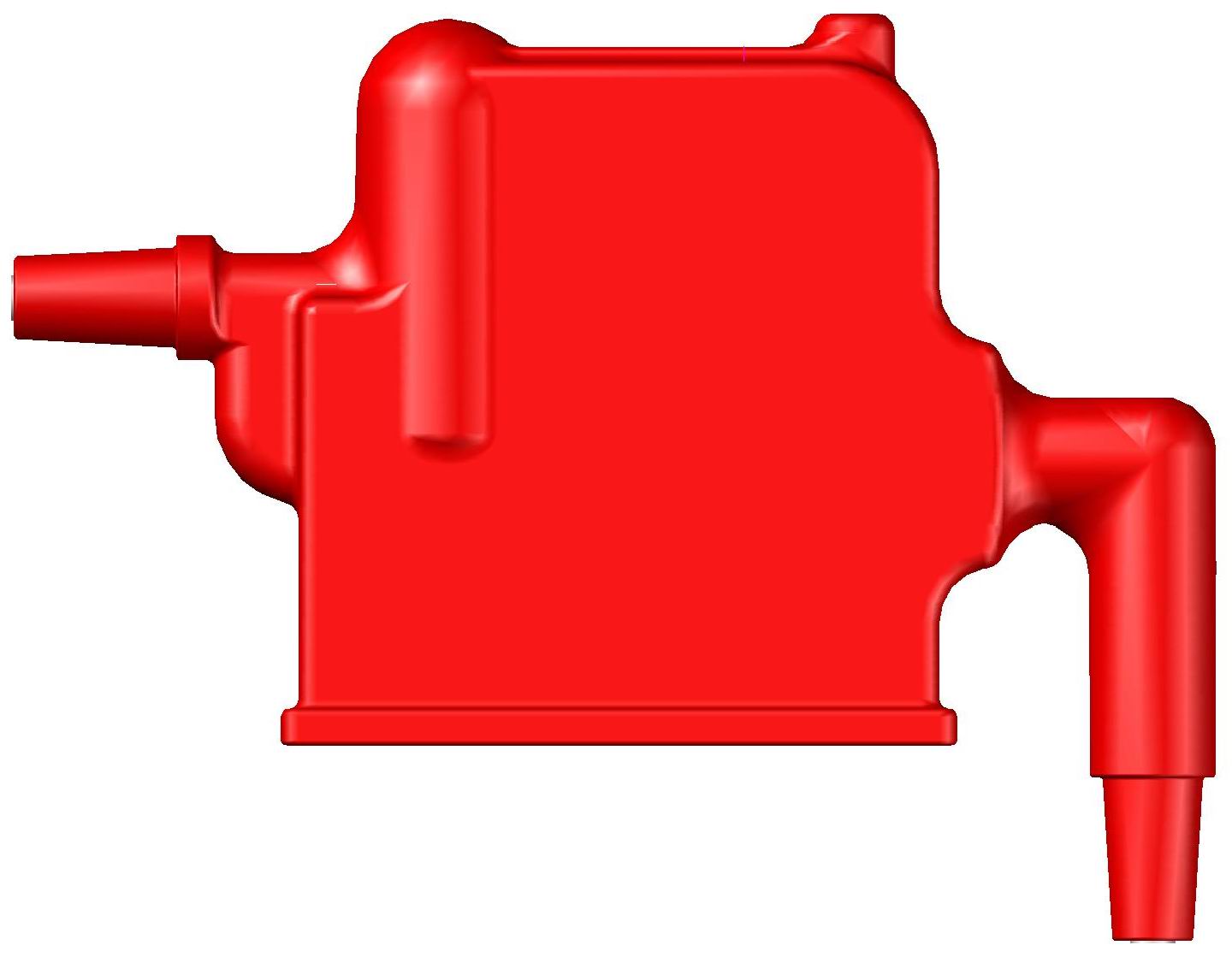

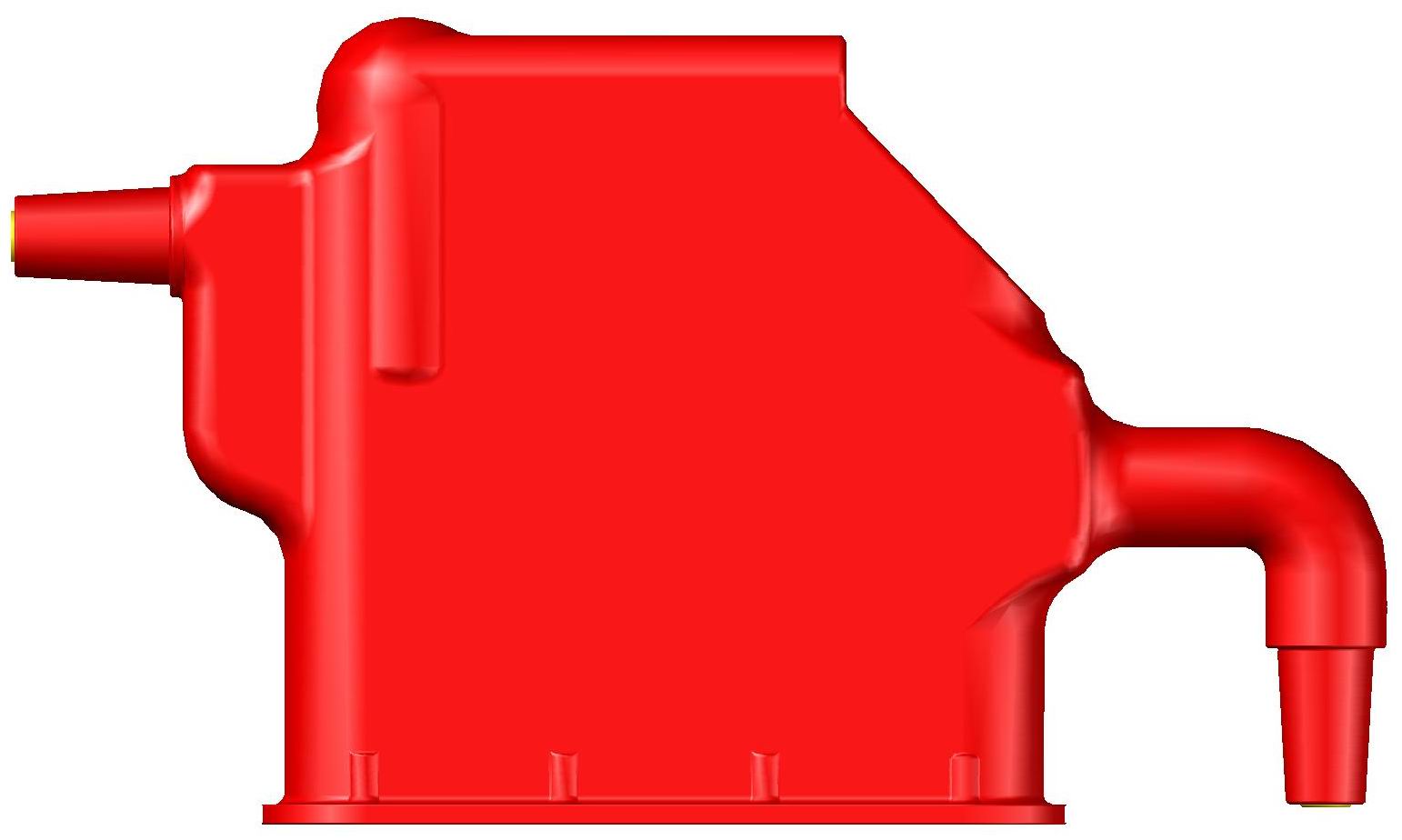

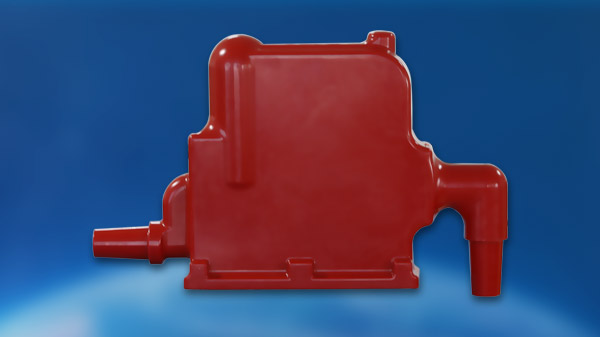

康晋下隔离

KGJZ1-12CC





......................................................................................................................................................................................

KGJZ1-12CCF



.....................................................................................................................................................................................

KGJZ1-12CV



.....................................................................................................................................................................................

KGJZ1-12CVP



.....................................................................................................................................................................................

KGJZ2-12AV




.....................................................................................................................................................................................

KGJZ2-12AVJ



.....................................................................................................................................................................................

KGJZ2-12BV



.....................................................................................................................................................................................

KGJZ2-12BVJ



.....................................................................................................................................................................................

KGJZ2-12CV




.....................................................................................................................................................................................

KGJZ2-12CVJ




----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

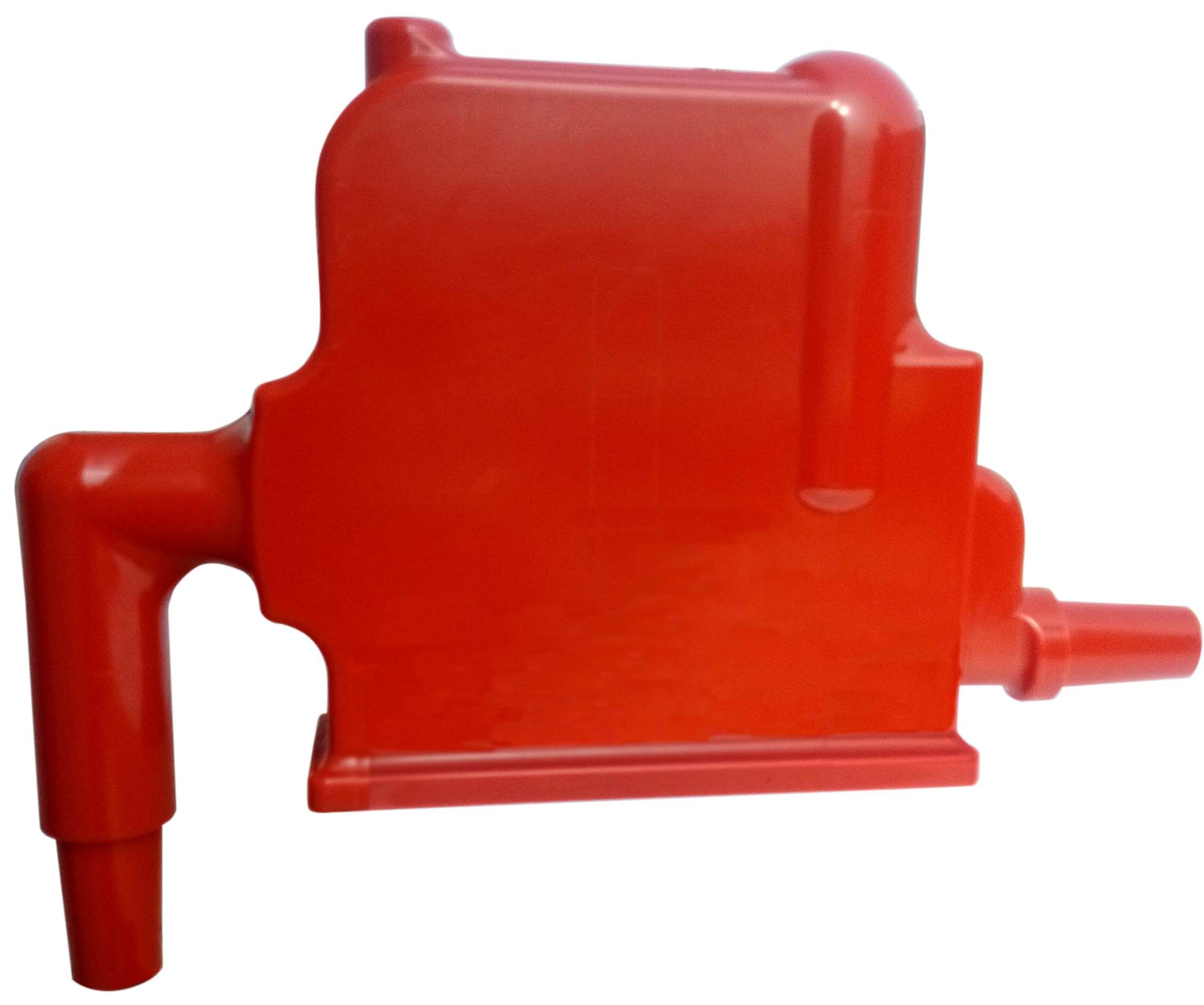

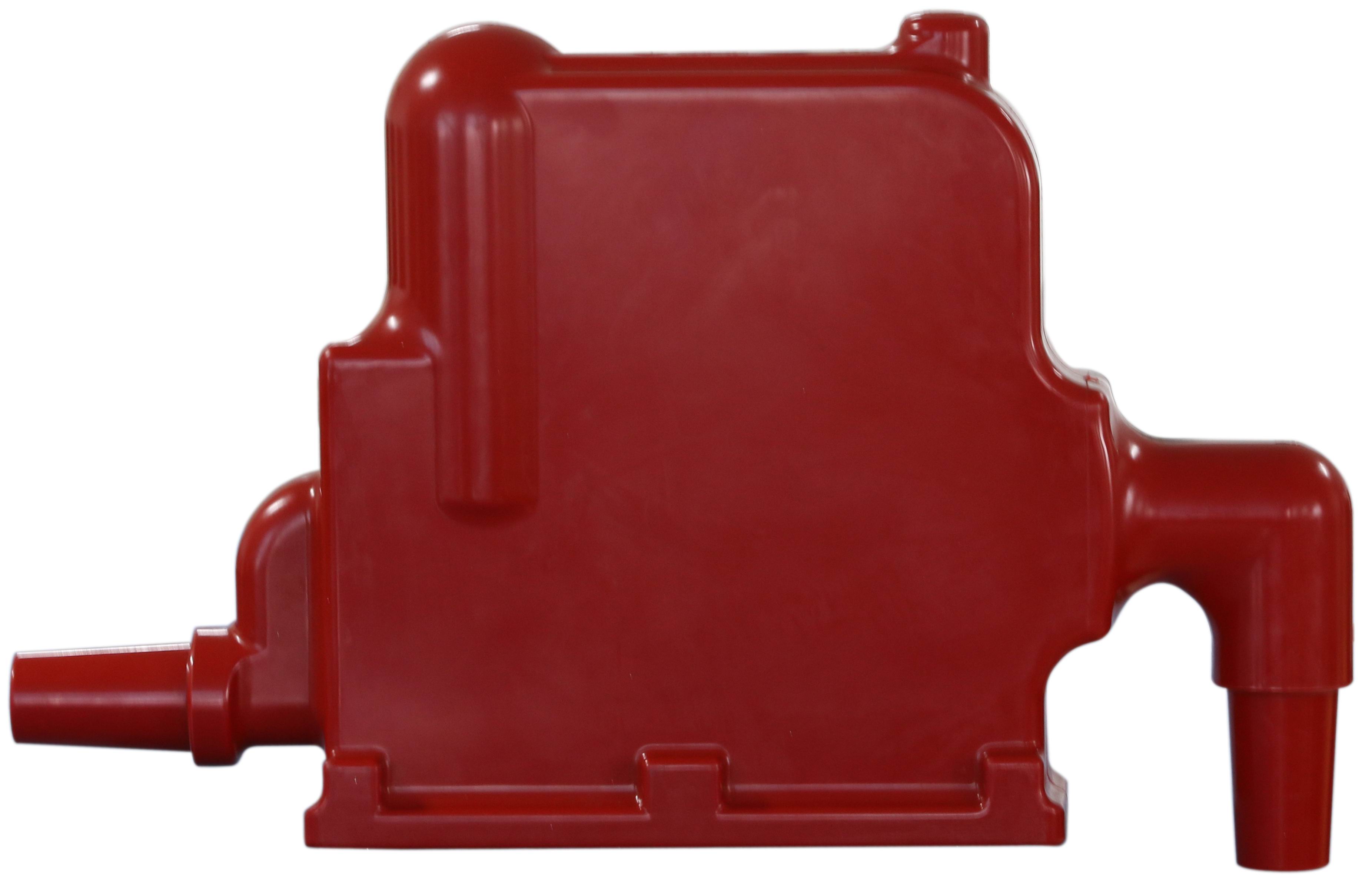

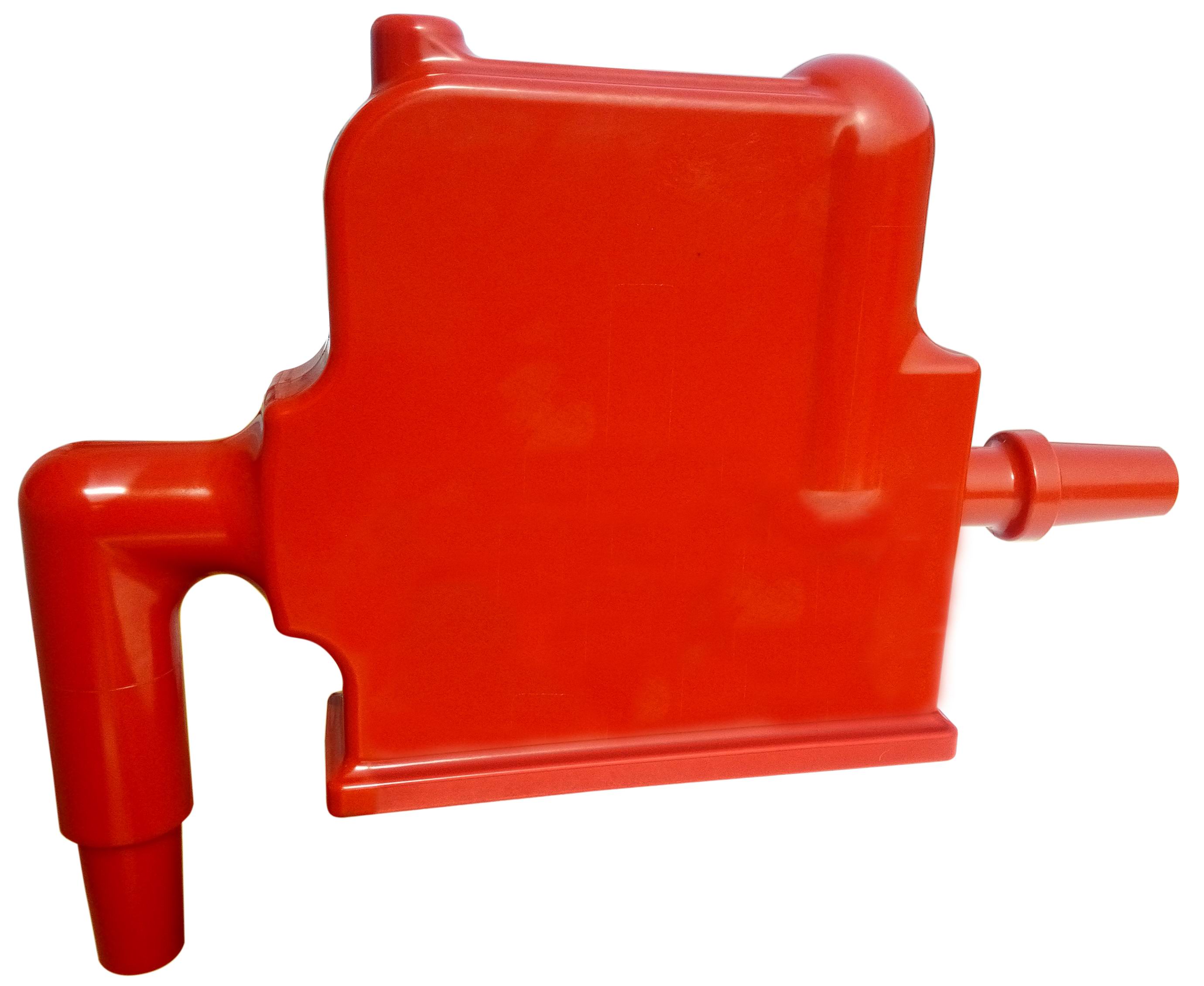

标先下隔离

BGJZ3-12A 一体



.....................................................................................................................................................................................

BGJZ3-12B 一体



.....................................................................................................................................................................................

BGJZ3-12BP



.....................................................................................................................................................................................

BGJZ3-12B直通




.....................................................................................................................................................................................

BGJZ3-12C 分体




.....................................................................................................................................................................................

BGJZ3-12C 一体
