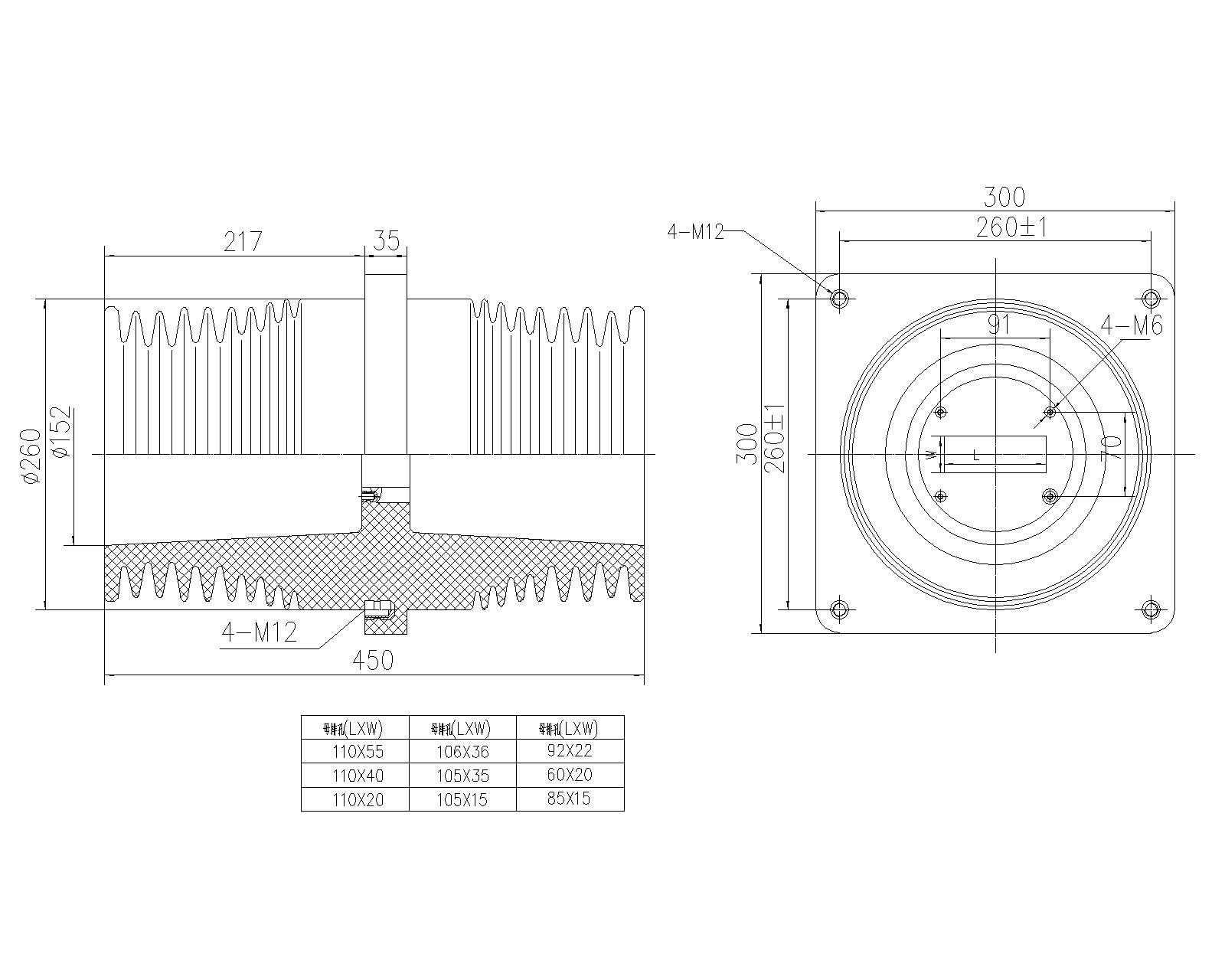

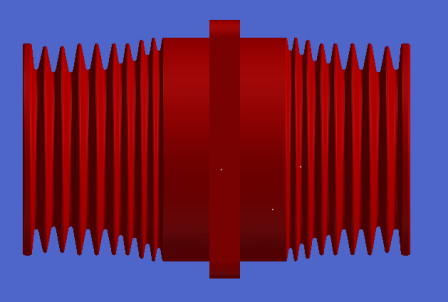

TG2-40.5Q/∮260×450套管

TG2-40.5Q/∮260×450套管


TG-40.5Q系列套管
使用说明书

一、产品简介
1、产品用途
本系列35 KV绝缘套管,采用先进的材料及压力凝胶工艺加工而成,表面爬电距离可以满足全工况的要求,在额定电压为35KV系统中做高压母排(或电缆)对地绝缘使用。
2、型号含义

3、产品分类
本产品按高度可分为四类:
a. ŢG1-40. 5Q/Φ260×395 c. TG3-40. 5Q/Φ290×550
b. TG2-40. 5Q/Φ260×450 d. TG4-40. 5Q/Φ25 1 ×550
4、产品的结构特点
压注体内置高压均压屏蔽环,通过高压等电位线与一次高电位相连接;压注体的四个嵌件装螺母与低压屏蔽环相连接,使其电场分布均匀,实现优良的绝缘性能。
5、产品参数
a.TG1-40.5Q/Φ260×395重量:表面爬距:1050mm
b.TG2-40.5 Q /Φ260×450重量:表面爬距:880
c.TG3-40.5 Q /Φ290×550重量:表面爬距:1115-
d.TG 4-40.5 Q /Φ251×550重量:表面爬距:1100

二、安装说明
1、直接穿电缆使用。
2、穿圆母线使用
2.1 此产品在内部设有改善电场分布的高压均压屏蔽环,高压屏蔽环通过高压等电位均压销与高压母排连通;四个嵌装螺母与低压屏蔽环相连接,安装时四个嵌装螺母直接接地。
2.2 在安装前要先使高压等电位均压销处于压缩状态,然后将圆母排穿过套管,使用专用工具将均压销拔为弹出状态,至少保证两个高压等电位均压销中的一个与高压圆母排良好接触,使均压屏蔽环与高压母排等电位。
2.3 若高压圆母排外部加有热缩管,须将与均压销接触部位的热缩套除掉,使高压圆母排与均压销接触良好。
2.4 若要将套管内母排取出,请使用专用工具先将均压销拨为压缩状态(将专用工具的两个拨叉接对应的方位,叉住拨销后向圆周外方向推至卡口处,再沿专用工具长度方向向里稍用力将其卡住即可),然后再抽出圆母排。
3、穿扁母排使用。
3.1 此产品在内部设有改善电场分布的高压均压屏蔽环,屏蔽环通过高压等电位线与高压母排连通;四个嵌装螺母与低压屏蔽环相连,安接时四个嵌装螺母直接接地。
3.2 在安装前应将高压导电母排适当位置加工M6螺纹通孔,然后用M6螺钉将等电位线与高压导电母排紧密的连接在一起,使均压屏蔽环与高压母排等电位。(加工M6螺纹孔的位置时,需要考虑等电位线与母排连接时,等电位线不能过于松弛)。

三、绝缘件参数
额定电压Ur
Kv(有效)
额定短时工频耐压Ud
Kv(有效)
雷电冲击耐受电压Up
Kv(峰值)
机械强度>
N
爬距(爬电比距20mm/kv)
>mm
1.1Ur/√3电压
局部放电
≤3Pc
3.6 25 40 10000 72 3
7.2 30 60 10000 144 3
12 42 75 10000 240 3
24 68 125 10000 480 3
40.5 95 185 10000 810 3

四、使用环境
◎环境温度: -45℃~+40℃
◎湿    度: 最大日平均95%,最大月平均90%
◎海拔高度: 不超过1000米
◎最大日平均温度:+35℃
◎最大地震烈度 :8级
◎安装在无火灾、无爆炸危险、无剧烈震动的场所。
