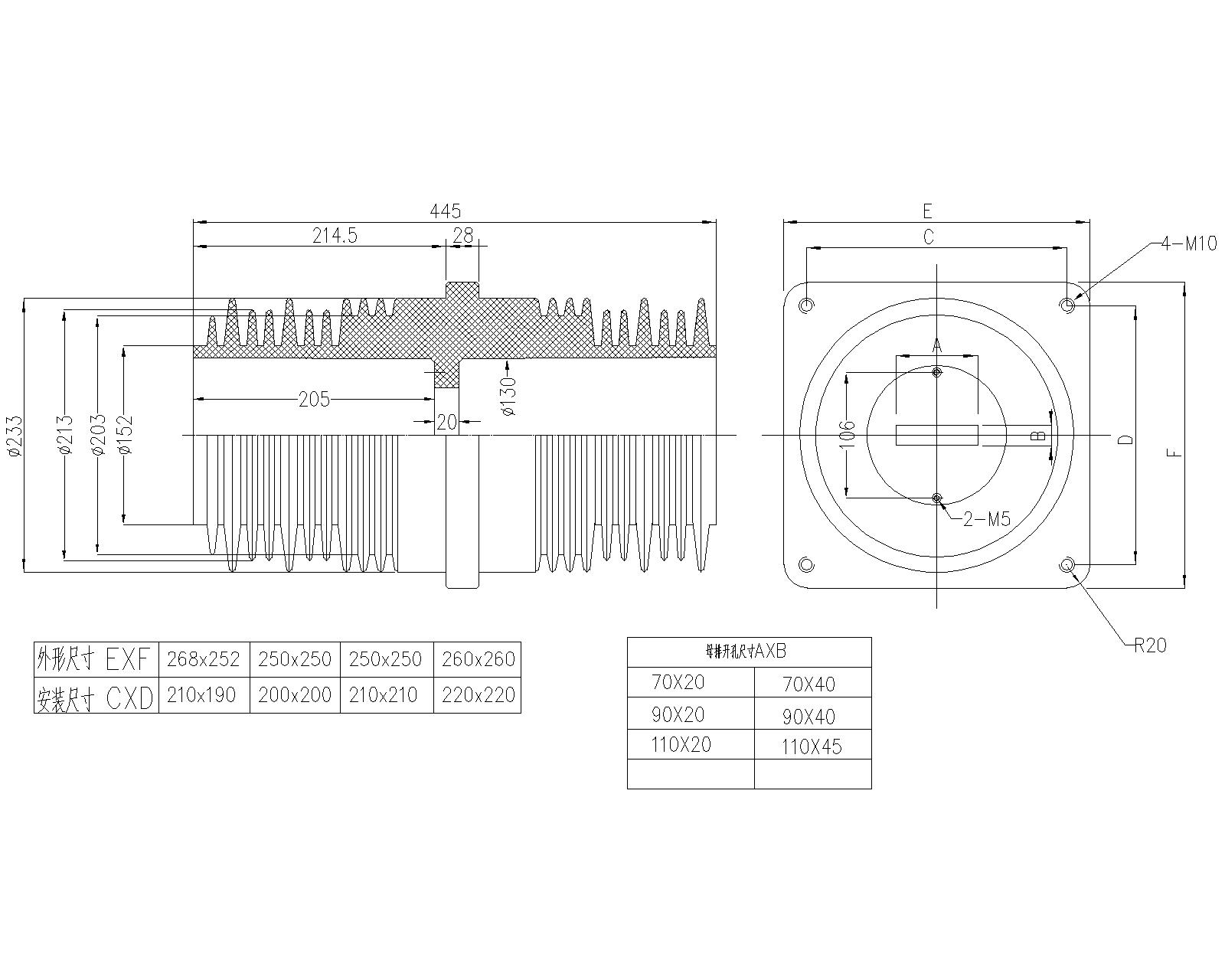

一、产品简介 TG5-40.5/445Φ233
本系列35 KV绝缘套管，采用先进的材料及压力凝胶工艺加工而成，表面爬电距离可以满足全工况的要求，在额定电压为35KV系统中做高压母排(或电缆)对地绝缘使用。
2、型号含义
3、产品分类
本产品按高度可分为四类：
a. ŢG1-40. 5Q/Φ260×395 c. TG3-40. 5Q/Φ290×550
b. TG2-40. 5Q/Φ260×450 d. TG4-40. 5Q/Φ25 1 ×550
4、产品的结构特点
压注体内置高压均压屏蔽环，通过高压等电位线与一次高电位相连接；压注体的四个嵌件装螺母与低压屏蔽环相连接，使其电场分布均匀，实现优良的绝缘性能。
5、产品参数
a.TG1-40.5Q/Φ260×395重量：表面爬距：1050mm
b.TG2-40.5 Q /Φ260×450重量：表面爬距：880
c.TG3-40.5 Q /Φ290×550重量：表面爬距：1115
d.TG 4-40.5 Q /Φ251×550重量：表面爬距：1100
e.TG5-40.5/Φ233 X 445 表面爬距：934
二、安装说明
1、直接穿电缆使用。
2、穿圆母线使用
2.1 此产品在内部设有改善电场分布的高压均压屏蔽环，高压屏蔽环通过高压等电位均压销与高压母排连通；四个嵌装螺母与低压屏蔽环相连接，安装时四个嵌装螺母直接接地。
2.2 在安装前要先使高压等电位均压销处于压缩状态，然后将圆母排穿过套管，使用专用工具将均压销拔为弹出状态，至少保证两个高压等电位均压销中的一个与高压圆母排良好接触，使均压屏蔽环与高压母排等电位。
2.3 若高压圆母排外部加有热缩管，须将与均压销接触部位的热缩套除掉，使高压圆母排与均压销接触良好。
2.4 若要将套管内母排取出，请使用专用工具先将均压销拨为压缩状态(将专用工具的两个拨叉接对应的方位，叉住拨销后向圆周外方向推至卡口处，再沿专用工具长度方向向里稍用力将其卡住即可)，然后再抽出圆母排。
3、穿扁母排使用。
3.1 此产品在内部设有改善电场分布的高压均压屏蔽环，屏蔽环通过高压等电位线与高压母排连通；四个嵌装螺母与低压屏蔽环相连，安接时四个嵌装螺母直接接地。
3.2 在安装前应将高压导电母排适当位置加工M6螺纹通孔，然后用M6螺钉将等电位线与高压导电母排紧密的连接在一起，使均压屏蔽环与高压母排等电位。(加工M6螺纹孔的位置时，需要考虑等电位线与母排连接时，等电位线不能过于松弛)。
三、绝缘件参数
额定电压Ur
Kv（有效） |
额定短时工频耐压Ud
Kv（有效） |
雷电冲击耐受电压Up
Kv（峰值） |
机械强度＞
N |
爬距(爬电比距20mm/kv)
＞mm |
1.1Ur/√3电压
局部放电
≤3Pc |
|
3.6 |
25 |
40 |
4000 |
72 |
3 |
|
7.2 |
30 |
60 |
4000 |
144 |
3 |
|
12 |
42 |
75 |
4000 |
240 |
3 |
|
24 |
68 |
125 |
6000 |
480 |
3 |
|
40.5 |
95 |
185 |
8000 |
810 |
3 |
四、使用环境
◎环境温度： -25℃～+40℃
◎湿 度： 最大日平均95%，最大月平均90%
◎海拔高度： 不超过2000米
◎最大日平均温度：+35℃
◎最大地震烈度 ：8级
◎安装在无火灾、无爆炸危险、无剧烈震动的场所。
