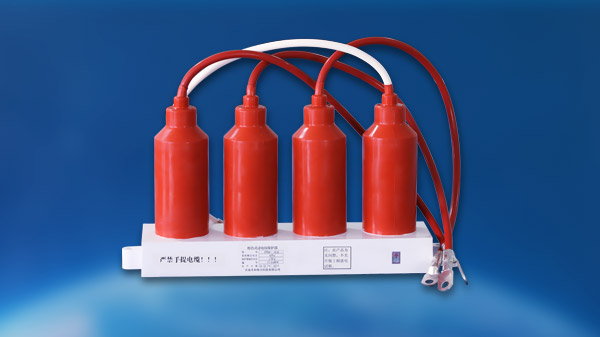

一、概述
组合式复合外套过电压保护器是我公司和相关院所科技人员联合研制开发的一系列新型过电压保护器，分无间隙和有串联间隙两个系列，都能对相地之间和相间过电压进行限制，保护用电设备的绝缘免受过电压的损害.。本系列产品技术性能合理可靠，保护水平满足或优于GB11032《交流无间隙金属氧化物避雷器》
JB/T8952《35kv及以下交流系统用复合外套无间隙金属氧化物避雷器》和JB/T9672.2《交流有串联间隙金属氧化物避雷器》标准的要求。并在国家绝缘子避雷器质量监督检验测试中心通过了全面试验。可广泛应用于电力、石化、铁道、煤炭、 冶金、建筑、轻纺等供用电系统。
二、使用条件
1、适用于户内外；
2、环境温度-40℃～+40℃；
3、海拔高度不超过3000m；
4、电源频率不小于48HZ，不大于62HZ；
5、长期施加在保护器端子间的工频电压不超过保护器的持续运行电压；
6、地震烈度7度及以下地区；
7、最大风速不超过35M/S；
8、重污秽及以下地区。
三、型号含义

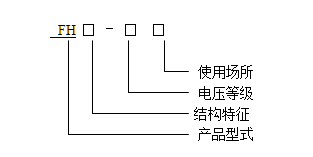

产品型式：
             FH– 复合外套金属氧化物过电压保护器

   结构特征：W– 无间隙
             C – 串联间隙
   使用场所： Z – 电站型
              S – 配电型
              D – 电机型
              R – 并联补偿电容用
              F – 发电机
注：FH等同于TBP
四、主要技术参数

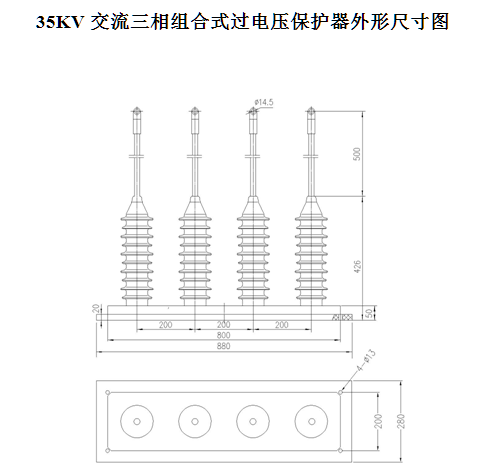

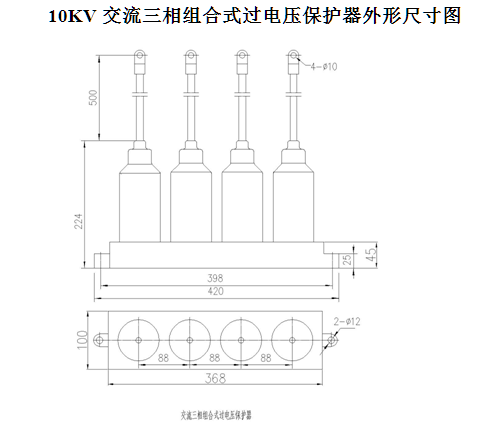

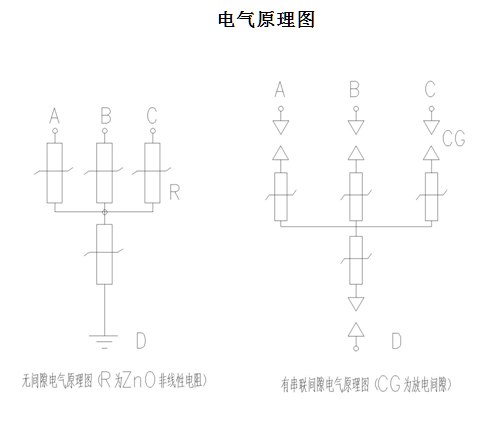

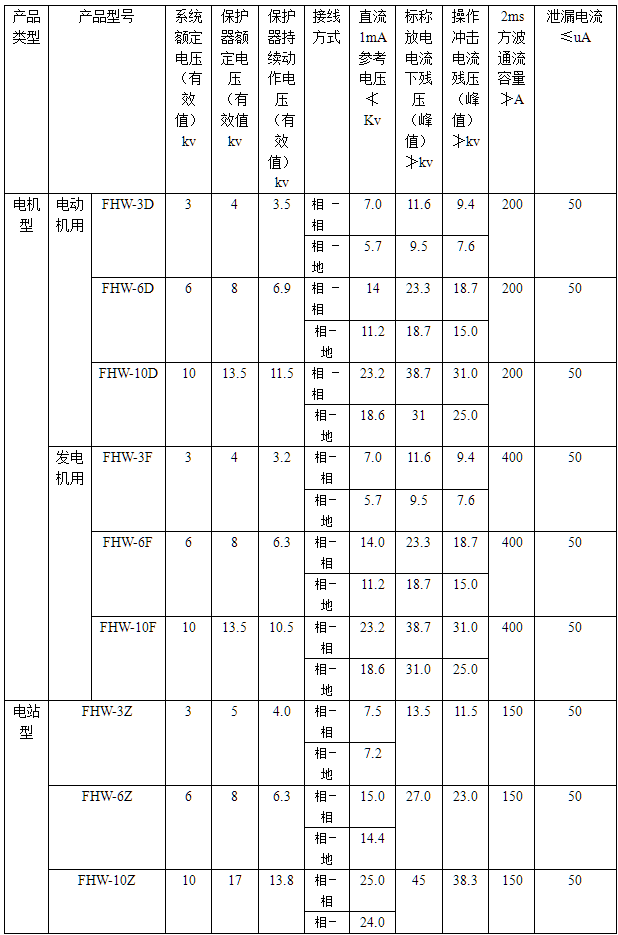

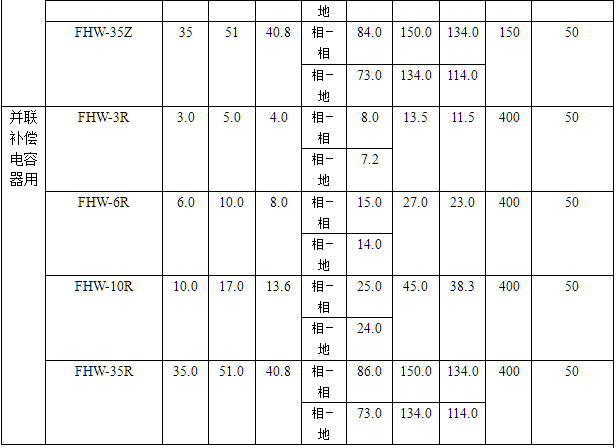

表1        无间隙组合式过电压保护器主要技术参数




注：标称放电流为5KA.操作冲击电流电动机、发电机为250A,补偿电容器为500A.
表2        有串联间隙组合式过电压保护器主要技术参数



注：电站型产品适用于配电系统，故配电型不再重列。

预防及检测
本系列产品在投入运行前或使用两年后，应做预防性试验。
1.三相组合式无间隙过电压保护器系列产品。
试验分别在相一相，相～地每两单元之间进行，检测项目及方法如下：
1)直流1mA参考电压：在保护器每两单元两端施加直流电压(直流电压的脉动部分不大于土1.5%)，待流过保护器的电流稳定于lmA后，读出的电压数值不得小于表1中的规定值
2)泄露电流测量：在保护器每两单元两端施加0.75倍直流1mA参考电压，流过保护器的电流不大于50uA。

2.三相组合式有串联间隙过电压保护器系列产品。

试验分别在相一相，相一地每两单元之间进行，检测项目及方法如下：

1)工频放电电压试验：在试验变压器原边上串联一块10A及以上的电流表。试验时，应
均匀的从零开始施加电压，观察电流表，当电流发生突变时。表明保护器已经动作放电，
此时的电压值即为工频放电电压值，每次放电后，应在0.2S内切断电源。每两次试验的
间隔不得小于10s，测量三次求其平均值，试验值应符合表2中的规定。
2)电导电流试验：在避雷器两单元两端施加直流的系统额定电压，流过保护器的电流不大于30uA。
3.三相组合式过电压保护器不允许做绝缘耐受试验。
用户须知
1.订货时请按标准写清型号如有特殊要求，请在订货合同中详细写明，。
2.产品自发货之日起，两年内因质量问题而不能使用，我公司负责更换。
3.用户应按规定的使用环境条件和技术条件正常使用，，
4.用户如有技术问题或质量问题，请及时反馈信息，以便我们做好售后服务工作。
