一、用途

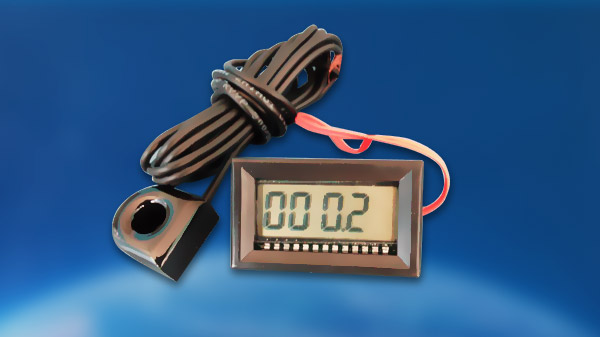

    JSC-4放电计数器（以下简称放电计数器）是是通过CT记录避雷器放电次数的一只仪表。使用于户内安装。
二、结构和性能
放电计数器主要由高性能取样电流互感器（CT）、变换器、4位液晶计数器、锂电池等元件组成。它是利用通过避雷器的放电电流，在CT感应出电流信号，经变换器变换成能驱动电子计数器的信号，通过屏蔽线接在电子计数器输入端，来实现记录避雷器动作的次数（见图1）。
计数采用超低耗能大规模集成电路，总耗电量效应2微安。电池可使用10年以上。

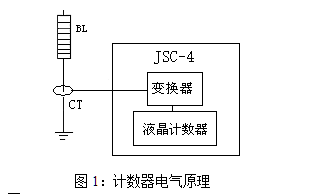

电气原理
在结构上采用环形电流互感器（CT）、变换器和液晶计数器组合为一起安装在小仪表壳内。其特点有灵敏度高，计数准确可靠，显示清晰明显，结构小，安装使用方便等优点。放电计数器的性能符合国标2440-91《避雷器用计数器》的规定。其主要性能：放电计数器在波形8/20微妙，幅值：10~20000A，能准确可靠动作。放电计数器无残压，有极大的防波通流能力。

三、安装

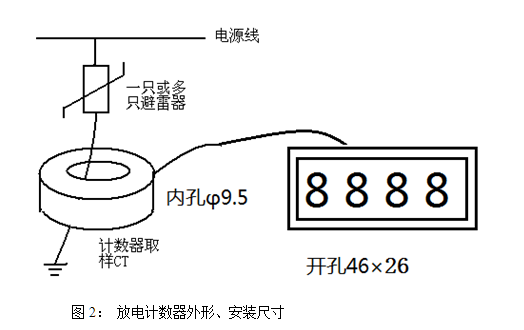

    参照外形图进行安装。避雷器（或SPD）地线从计数器CT中间穿过，液晶计数器可卡装在设备壳体上，开孔尺寸46×26mm^2。（长×高），液晶表深20mm。如计数器显示不在零位，可用牙签通过计数器后面右面小孔按压计数器后面的“复零”微形按钮开关复零。也可将显示值作为初值。此时，放电计数器即可投入运行。放电计数器的外形尺寸和安装图如图二所示。
四、用户须知
    4.1放电计数器在投入运行之前和运行1年~2年之后，应进行一次简易的现场检测。
检测放电计数器动作性能的简易方法：用10微法电容器一只，充电至几十伏，通过导线穿过CT放电，计数器应计数一次。连续试验10次，均能准确可靠动作，则认为放电计数器完好。否则，可能是损坏或是灵敏度降低，则需进行检修。
4.2 放电计数器如果不指在零位，可用牙签通过计数器后面右面小孔按压计数器后面的“复零”微形按钮开关复零。

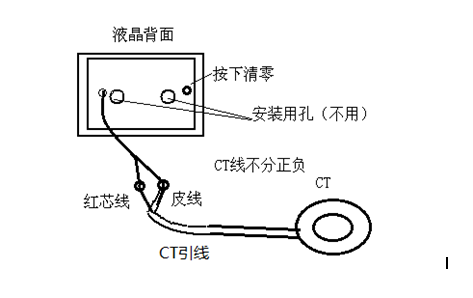

 4.3 接线图：
         芯线（红）接正极，皮线接负极；参看下图：
