一、用途

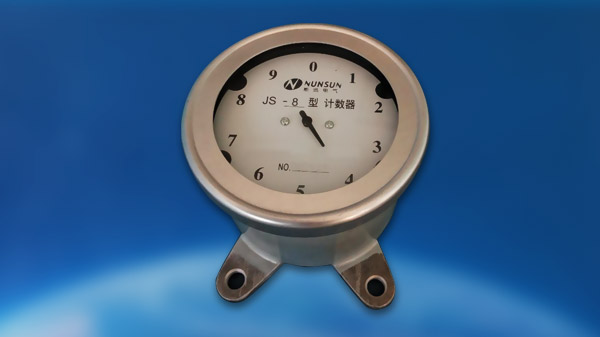

    JS-8型放电计数器（以下简称放电计数器）是串联在避雷器下面，用来记录避雷器动作次数的一种装置。适用于220kV及以下等级的各种避雷器。使用地点的环境条件与相连接的避雷器相同，它不适用于有剧烈震动的地方。
JS-8型放电计数器电气性能与老式JSY-10/600基本相同，对老式结构进行了改进，原易碎玻璃外壳改为高强度透明聚炭外壳。外形美观，放绣耐腐蚀。使用中不用涂漆。

二、结构和性能

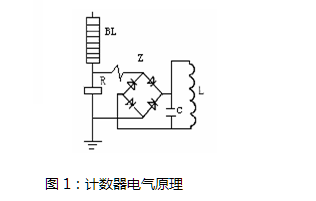

    放电计数器主要由取样阀片、硅桥式整流器、电容器、电磁计数器等元件组成。它是利用通过避雷器的放电电流，在阀片（非线性电阻）上产生的电压，经硅桥式整流器，对电容器充电，并以直流向电磁计数器线圈放电而是计数器吸动一次，即记录一次，来实现记录避雷器动作的次数，电气原理如图1所示。



图中：BL—避雷器；C—电容器；L—电磁计数器；Z—硅桥式整流器；
R—取样阀片。

1、电气原理
放电计数器在结构上采用高强度透明聚炭外壳。侧面磨砂，前面透明，便于读数；高压出线端从外壳后面中心引出，固定端作为低压端。它具有灵敏度高，计数准确可靠，显示清晰明显，结构轻巧，外形美观，安装使用方便，密封可靠等优点。放电计数器的性能符合国标2440-91《避雷器用计数器》的规定。

2、电气性能
    放电计数器在波形8/20微秒幅值：50~10000A，能准确可靠动作。放电计数器的阀片在10kA下的残压： U10kA<1100V。
    2 ms方波通流能量：   600A

三、安装

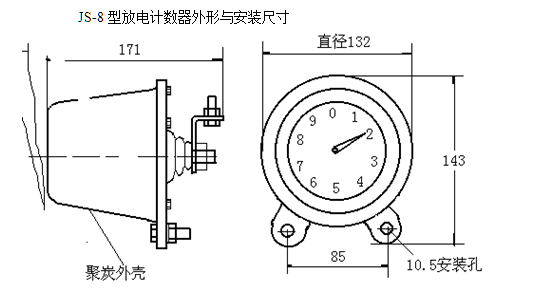

    参照外形图进行安装。放电计数器串联在避雷器与地之间。安装时用M10×30螺栓将放电计数器安装在避雷器底座附近，便于观测的平视位置上，并作为接地端。然后将高压出线端用M10×30螺栓和母线连接在避雷器底部法兰上。安装后检查放电计数器，不应有明显的倾斜现象。放电计数器指针若不指向零位，用户又需调到零位时，可按照4.1中的方法进行调零。此时，放电计数器即可投入运行。安装时请注意，涂有红漆的M10螺母不得随意松动，以免破坏密封。放电计数器的外形尺寸和安装图如图三所示。

四、用户须知
4.1放电计数器在投入运行之前和运行1年~2年之后，应进行一次简易的现场检测。
检测放电计数器动作性能的简易方法：需用500伏摇表一只，600伏10微法电容器一只。检测步骤：先转动摇表对电容器充电，充电稳定后，在保持摇表转速的情况下，断开充电回路。将充好电的电容器对计数器两端放电，计数器应记录一次。连续试验10次，均能准确可靠动作，则认为放电计数器完好。否则，可能是损坏或是灵敏度降低，则需进行检修。
4.2 放电计数器如果不指在零位，也可将已有数字作为记录的起始基数，累计避雷器的动作次数。
4.3从线路中卸下放电计数器时，应先将避雷器可靠接地，再拆下计数器，再次装上计数器后再将导线拿掉。
4.4检修放电计数器时，要注意保持其密封。一旦打开，修复后一定要先烘干再密封；并须经密封试验合格后才能投如运行。
4.5安装时，放电计数器高压出线端与避雷器下部应用软导线连接。
