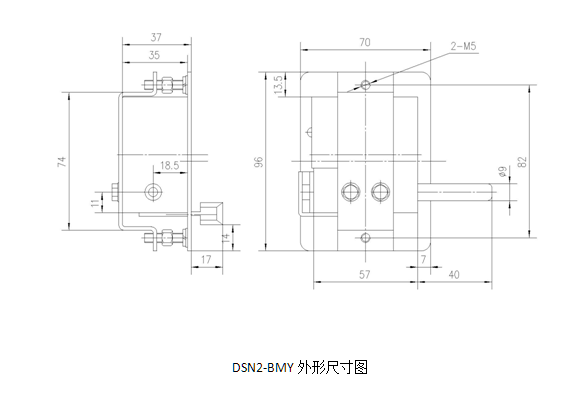

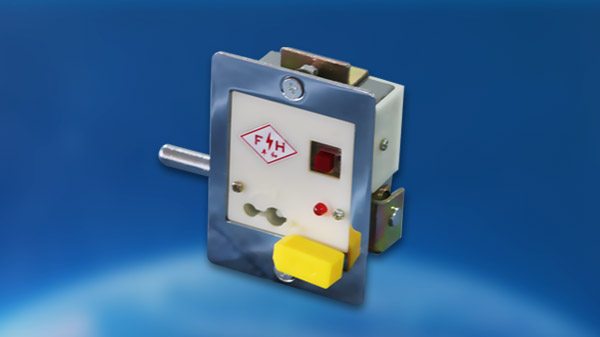

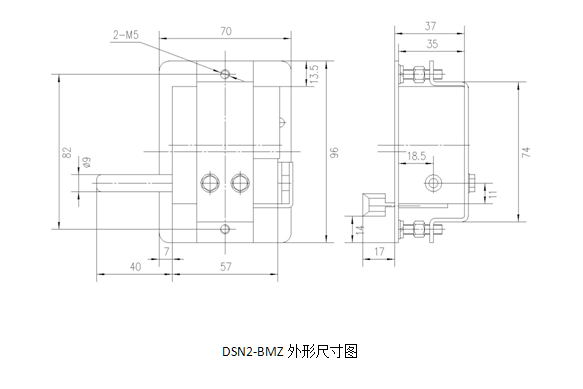

DSN2-BMY(Z)电磁锁
DSN系列电磁锁是一种防止高压开关设备电气误操作的电控机械联锁装置,主要是供高压开关柜门及其它需要安全联锁的地方实现强制闭锁,防止误操作,误入带电间隔,是电力部门不可缺少的闭锁装置。其中DSN5型电磁锁是高压带电显示装置和电磁锁组合的电磁锁,可以通过电容传感器或感应传感器输递信号实现高压指示和进行强制闭锁功能。

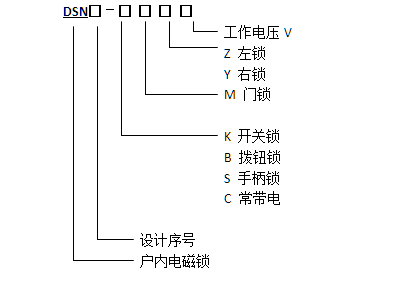

型号含义:
工作环境:
周围空气环境:+40℃~-25℃;
海拔高度:海拔高度不高于1000m;
环境湿度:湿度日平均不大于95%,月平均值不大于90%;
环境条件:无易燃、易爆、化学腐蚀场所。
安装使用说明:
-
安装:
-

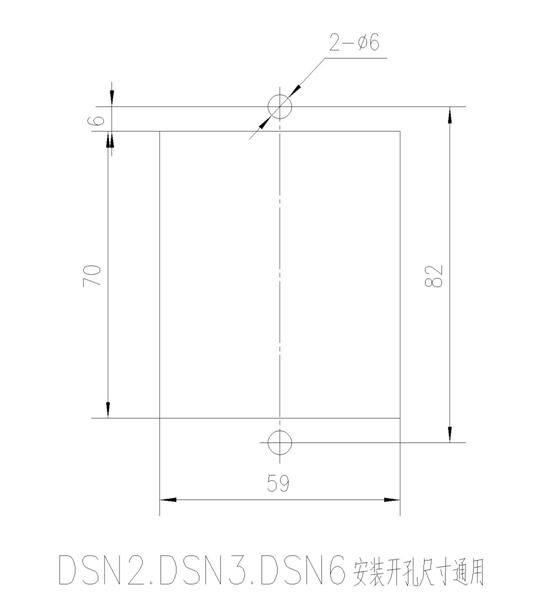

将电磁锁固定在开关柜的安装位置。
-
将电源按照电磁锁的电源极性连接牢靠。(DSN5电磁锁需要将传感器的二次与电磁锁的相应端子进行连接)。
-
紧急解锁
-
将解锁钥匙插入解锁孔内,按指示方向转动钥匙90度,DSN5电磁锁的钥匙在锁没有解锁前不能松开,避免不能锁。
-
将手柄向开锁方向转动(左锁顺时针方向、右锁逆时针方向),当转到极限位置即为开锁。
-
使用
-

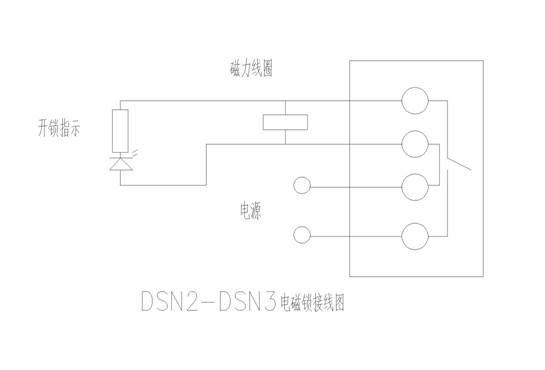

1 DSN2、DSN3电磁锁使用说明:
-
按下按钮,电源导通,电磁锁指示灯亮、磁力铁芯挡块脱扣,就可以进行开锁;
-
特殊情况下必须开锁时,按照紧急解锁方式进行。
-
2 DSN5电磁锁使用说明:
-
当电磁锁显示指示高压带电时,按解锁按钮,解锁灯不亮,电磁锁不能进行解锁;
-
当电磁锁显示指示高压不带电时,按解锁按钮,解锁灯亮,电磁锁可以进行解锁;
-
特殊情况下必须开锁时,按照紧急方式进行。

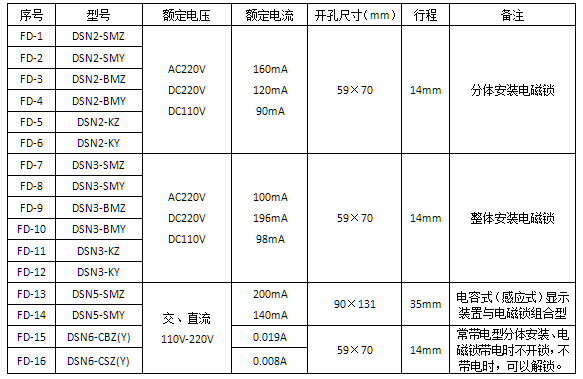

技术参数:
