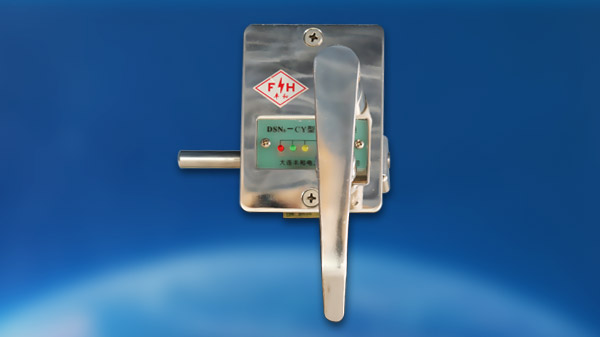

DSN系列电磁锁是一种防止高压开关设备电气误操作的电控机械联锁装置，主要是供高压开关柜门及其它需要安全联锁的地方实现强制闭锁，防止误操作，误入带电间隔，是电力部门不可缺少的闭锁装置。其中DSN5型电磁锁是高压带电显示装置和电磁锁组合的电磁锁，可以通过电容传感器或感应传感器输递信号实现高压指示和进行强制闭锁功能。

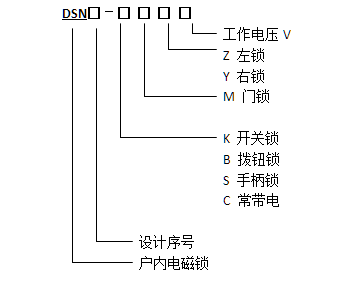

型号含义：



工作环境：
周围空气环境：+40℃～-25℃；
海拔高度：海拔高度不高于1000m；
环境湿度：湿度日平均不大于95%，月平均值不大于90%；
环境条件：无易燃、易爆、化学腐蚀场所。

工作原理：

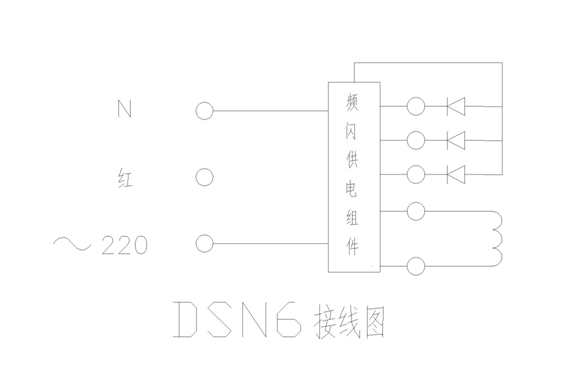

    电磁锁的电气电源来自高压开关设备内电压互感器（或辅助高压变压器）的低压侧，当高压开关设备有高压时，感应到电压互感器（或 辅助高压变压器）低压侧的电压使电磁锁内的电磁铁受电动作，锁拴在锁定位置，同时频闪指示灯循环闪亮，警示操作者高压开关设备已带电，不能开锁，以达到电气锁定目的。只有在高压设备断电后，使电磁锁内的电磁铁失电释放，锁拴自动复位。用手柄拉动锁拴，即可实现开锁。

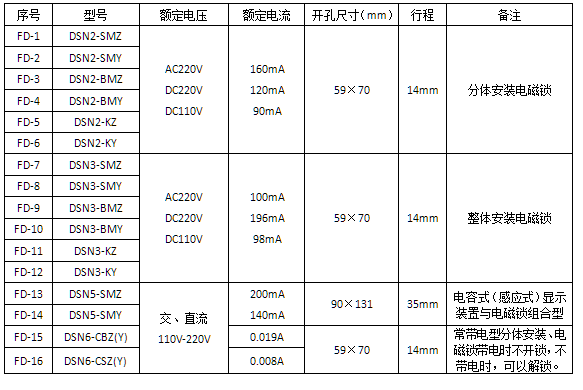

技术参数：
