WFS-2011系列验电、防误解锁一体化五防强制闭锁装置系列
产品概述
WFS-2011系列无源电磁锁是我公司为满足用户需求，填补市场空白，最新研制开发的一种防止高压开关设备电气误操作的机械联锁保护的新型电磁锁，主要是提供高压开关柜门及户外环网柜等其它需要安全联锁的地方实现强制闭锁，防止误操作，误入带电间隔，尤其是解决了户外环网柜中，电源进线为下进线时，接地刀与负荷开关之间的机械防误操作装置无法进行判断，而采用人工判别时，容易出现误关合接地刀闸，而发生事故的难题，是电力部门不可缺少的闭锁保护装置，传统的电磁锁需要另外提供二次电源才能实现解锁，本产品无需电源，直接用电子钥匙就可以实现验电、解锁功能，安全、稳定、可靠，其功能及安全系数是传统电磁锁无法比拟的。传统锁在带电情况下可以用通用钥匙解锁，本产品在正常保护运行中（高压带电的情况下）是无法打开的，真正实现五防保护，解决了特别是在无源环境下的多种开关难以完善五防难关的难题，充分保证配网运行安全和人身安全，其也为电网的智能化管理奠定了基础，是传统电磁锁的最理想的更新替代产品。

产品特点
l  无需为电磁锁提供任何辅助电源，由电子钥匙直接验电解锁，完全实现无源闭锁的五防难题；
l  高压带电显示、强制闭锁、验电解锁一键完成，简单、方便、可靠、精确，操控十分快捷；
l  不需停电，环网柜加装接地刀操作孔五防闭锁装置即可安全完成；
l  外形结构紧凑，美观大方、尺寸小巧，安装及接线方便，节约开关柜空间；
l  专利技术，设计精巧，防误稳定可靠，改造传统的开关设备完善五防系统十分方便；
l  适应场所广，户内、户外高压配电柜门、开关操作安装均可使用；
l  采用特殊绝缘耐腐蚀材料制作，防潮、防雾、防腐蚀性能好，增加寿命，适应环境能力强；
l  采用电子技术、进口16位芯片设计、高性能电磁铁、机构选用无磁材料加工而成，故障率低，且维修方便，免去停电拆卸锁体的麻烦，只需维修更换解锁钥匙即可完成；
l  除解锁钥匙正常验电解锁外，无法通过其它方式开锁，真正实现安全保护；
l  锁舌自动解锁开门，无需手工扳动。
l
产品系列型号
※带电指示和闭锁装置分体式结构，合适新柜安装，闭锁接地操作孔及柜体面板设计。
※专用于闭锁带电间隔的防误门锁，无需辅助电源，替代传统有源电磁锁。

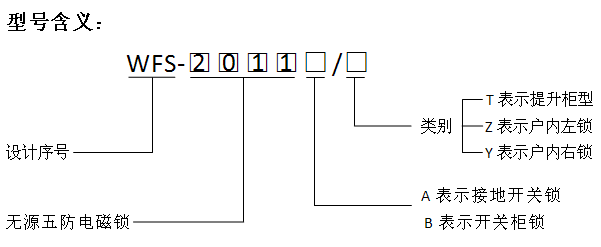

型号含义：

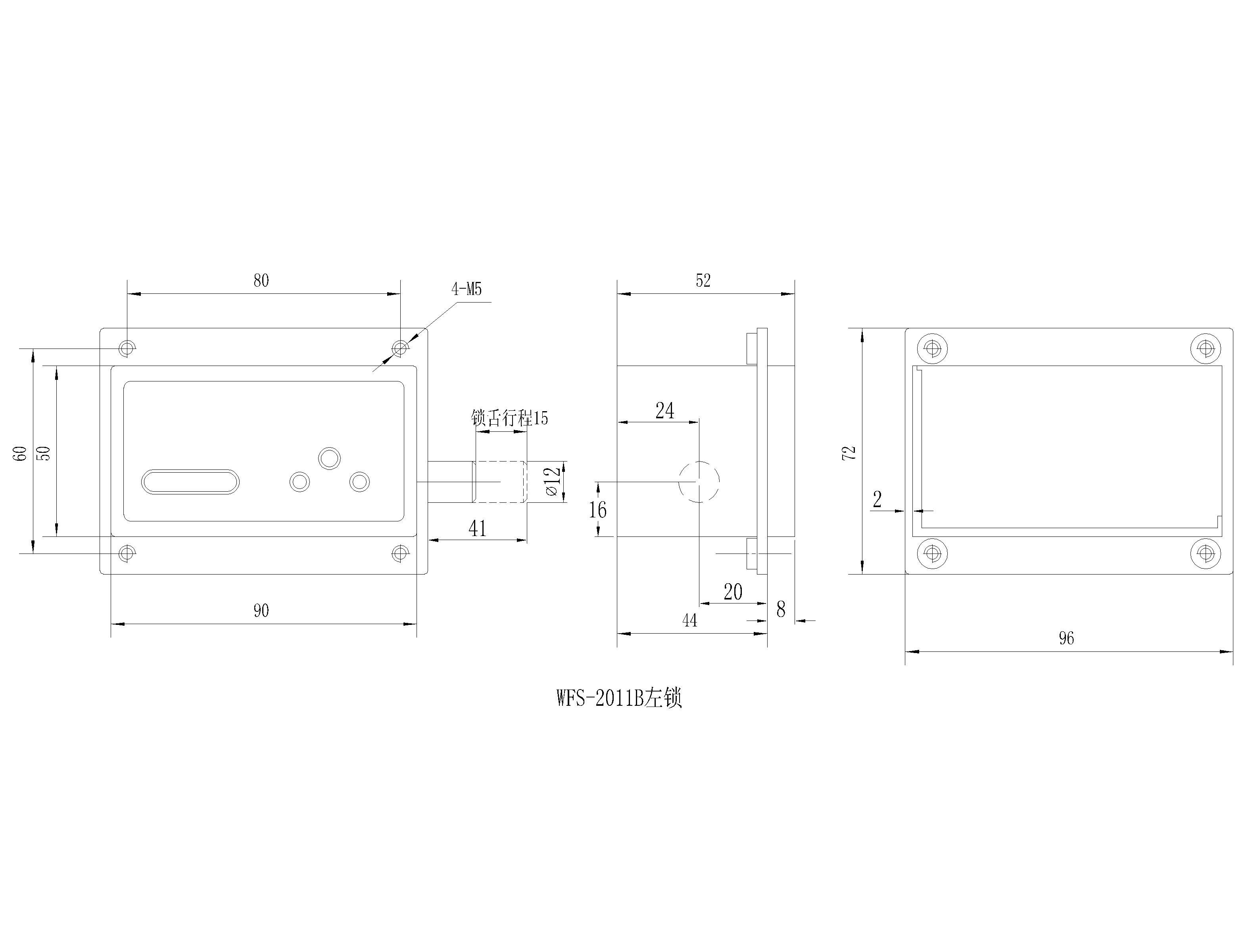

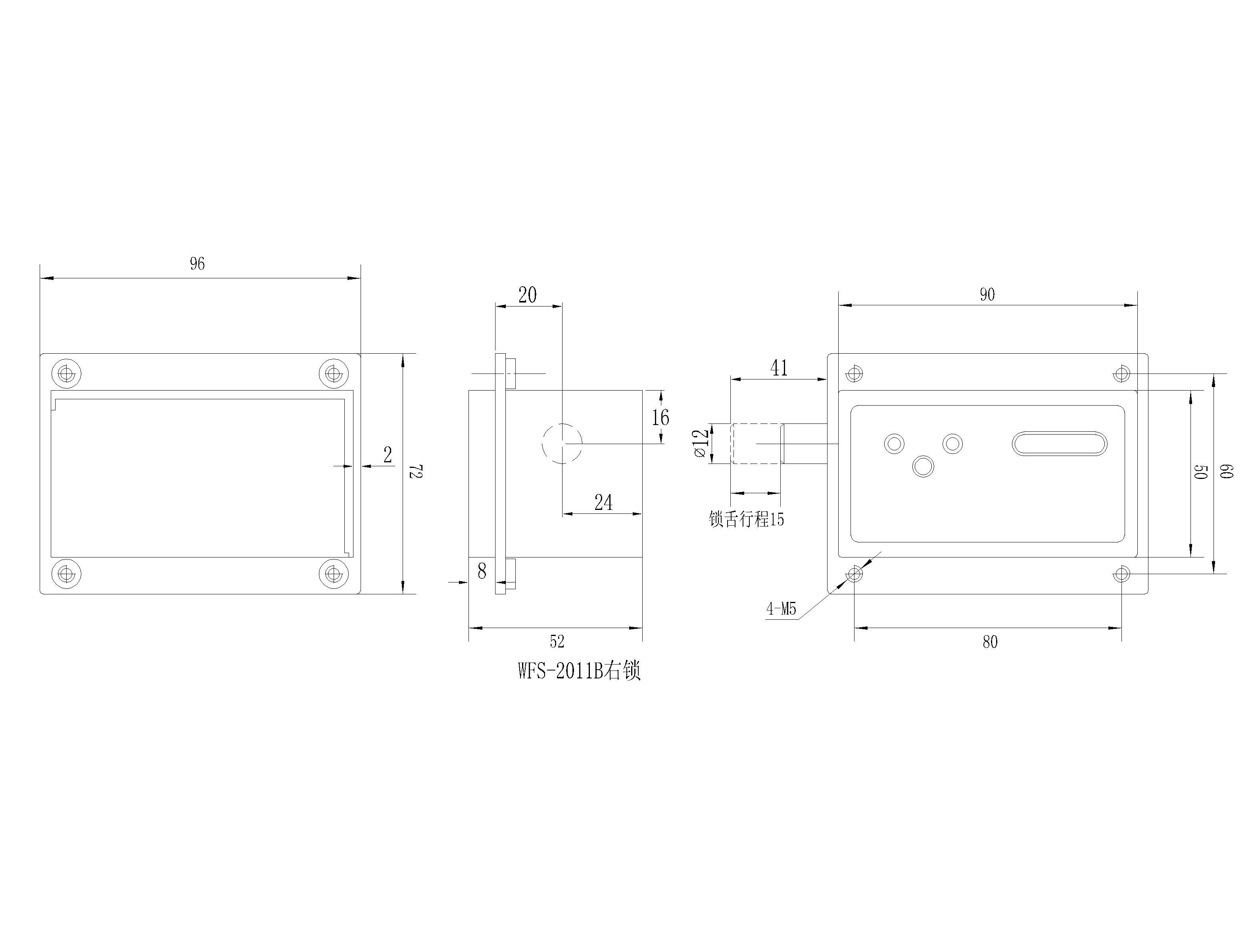

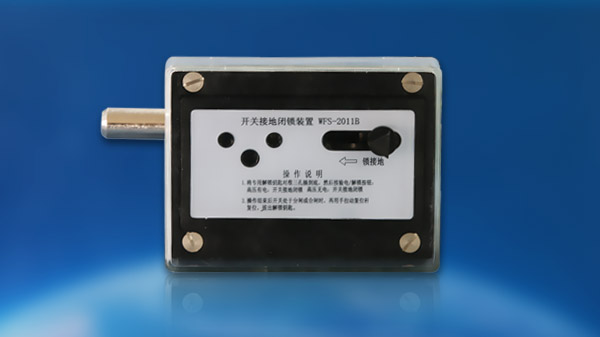

WFS-2011B系列产品的特点
其主要为母线提升柜或开关设备带电间隔的柜门闭锁而设计的五防闭锁替代产品，，无需二次辅助供给电源，该产品采用的是高性能电磁铁、机构选用无磁材料加工而成，防腐蚀性强，适应多种不同环境下工作，配合带验电，防误闭锁和验电开锁功能的电子钥匙使用，完全可解决传统电磁锁存在的问题，，打破了传统电磁锁的单一功能，是传统电磁锁理想的升级替代产品。

安装说明：

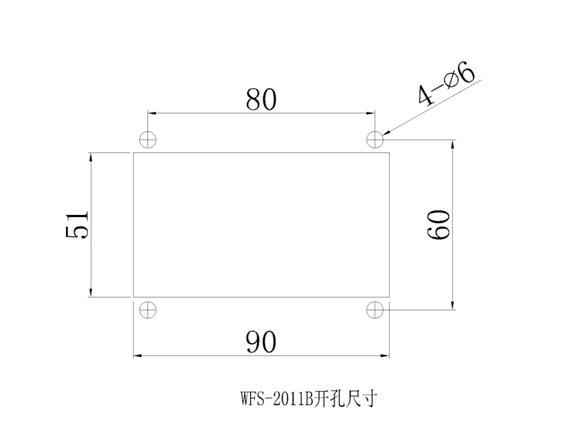

1.  确定位置按照图纸开孔尺寸进行打孔，将电磁锁前面上的四个螺丝螺下，取下固定框。
2.  将电磁锁从柜门内向外安装，套上固定框用螺丝固定紧。
3.  最后将透明防尘罩盖上。

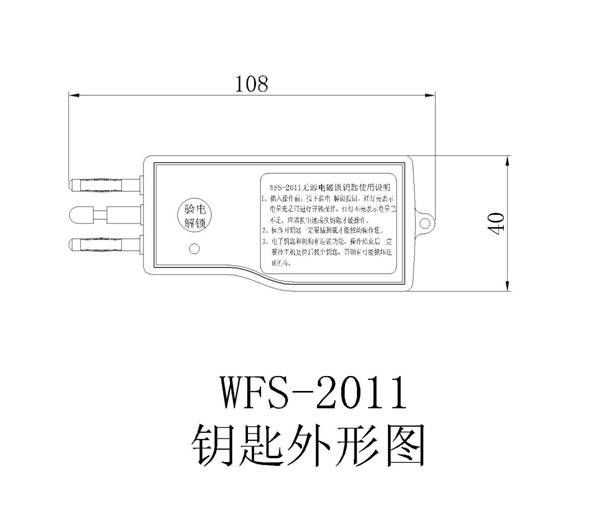

WFS-2011电子解锁钥匙
电子解锁钥匙WFS-2011，内置直流12V电池，采用进口芯片设计，待机功耗低，电量不足时可以更换电池，安装简单方便，解锁时只需将钥匙的三个插头插入闭锁装置的钥匙孔中，按下验电解锁按钮即可，一次性完成验电，解锁的操作，如果高压开关柜处于带电状态，按下启动按钮，则打不开闭锁装置，如果开关柜失电，则可打开闭锁装置。
注意事项：由于我们在设计时，为了防止用户在实际使用中，解锁钥匙丢失或开启闭锁装置后，忘记重新闭锁造成事故，特在该电子解锁钥匙上设计了闭锁装置解锁后，人工手动复位WFS-2011A装置的锁板或WFS-2011B装置的锁杆后，钥匙才能拔出功能，因此您在操作时，务必请确认将上述闭锁装置复位操作完成后，再拔出电子解锁钥匙，不准硬性往外拔，防止损坏产品，多谢您的配合和合作！

配套选型带电显示器、传感器
注明传感器为电容式还是感应式，匹配技术参数等要求。

技术指标
l  使用环境：
温度：-25℃~+75℃
湿度：不大于95%
海拔高度：不大于3000米
l  有电显示及闭锁相电压：≥25%额定相电压
有电显示及解锁相电压：≤15%额定相电压
l  钥匙电源：DC12V，使用寿命≥2000次
l  显示响应时间：小于1秒
l  抗干扰能力：系统正常运行，三相正常显示；系统接地运行时，接地相不显示，不接地相正常显示
l  带电显示器启辉电压及电磁锁动作范围，符合DL/T538-2006

用户须知
l  根据高压传感器的电容量和技术要求、配置相应的带电显示器确定型号（适应范围8pf-130pf）。
l  开锁钥匙在开锁后会自动被锁住，不能拔出，只有确认在从新锁上以后才能拔出，如果强行向外拉，有可能损坏装置。
l  开锁钥匙上的三个电极，不能短路，避免电池损坏及降低使用寿命。
l  带电显示器可根据用户适应的开孔尺寸进行配置。
l  开锁钥匙可以通用，不需每套闭锁装置各配一把钥匙，本公司出厂的配套钥匙是：5把锁配一把钥匙即（5:1），用户如需要另加钥匙数量可另行购买。
l  电子钥匙电量检测：按下面板上的按钮，若内部发光二极管闪烁或亮度明显变低，表明开锁钥匙电池电量不足，打开电池后盖更换电池。
