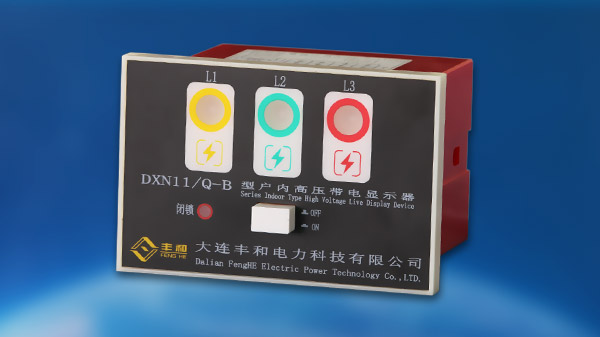

DXN11-Q1B高压带电显示器

DXN11-Q1B高压带电显示器
Q1B高压带电显示装置

一、产品特点:
DXN11系列高压带电显示装置传感器设计成电流型,避免电压信号干扰的弊端。该装置是用于反应高压端是否带电,并与电磁锁进行配合,实现强制闭锁,达到防止误操作、误入带电间隔。
1、传感器由树脂压注而成的固体绝缘件,其全部按全工况技术要求进行设计,爬距大、机械强度高、耐电弧能力强、高冲击性、高防化和耐热性、极好的尺寸稳定性、局部放电小的优点。
2、显示器用超高亮的发光二极管替代氖灯,延长显示器的使用寿命。强制闭锁显示器工作电源设计成交流、直流110V~220V通用。显示器外部美观、内部有过电压、过流保护、在显示器电路和闭锁电路发生故障时电磁锁仍处于闭锁状态。
3. 本带电显示装置适于6-35kv。
4、高可靠、耐冲击、长寿命、品种齐全。
5、宽范围、高灵敏度。
6、适用于五防闭锁要求。
7、符合DL/538-2006电力行业标准.
8、有高压电时,按下按钮指示灯亮,释放按钮,指示灯灭,(延长指示灯寿命),但不影响闭锁。

◎订货时请提供匹配电容值

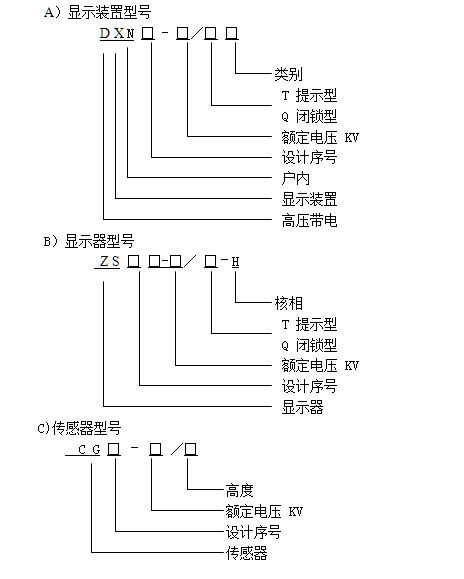

二、型号含义

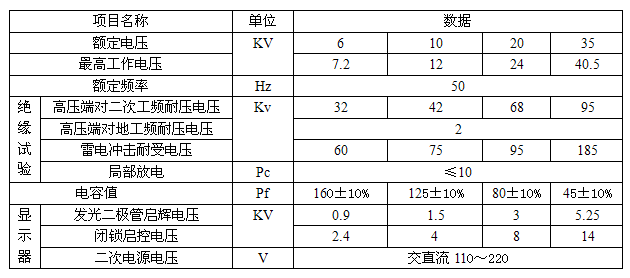

三、技术参数

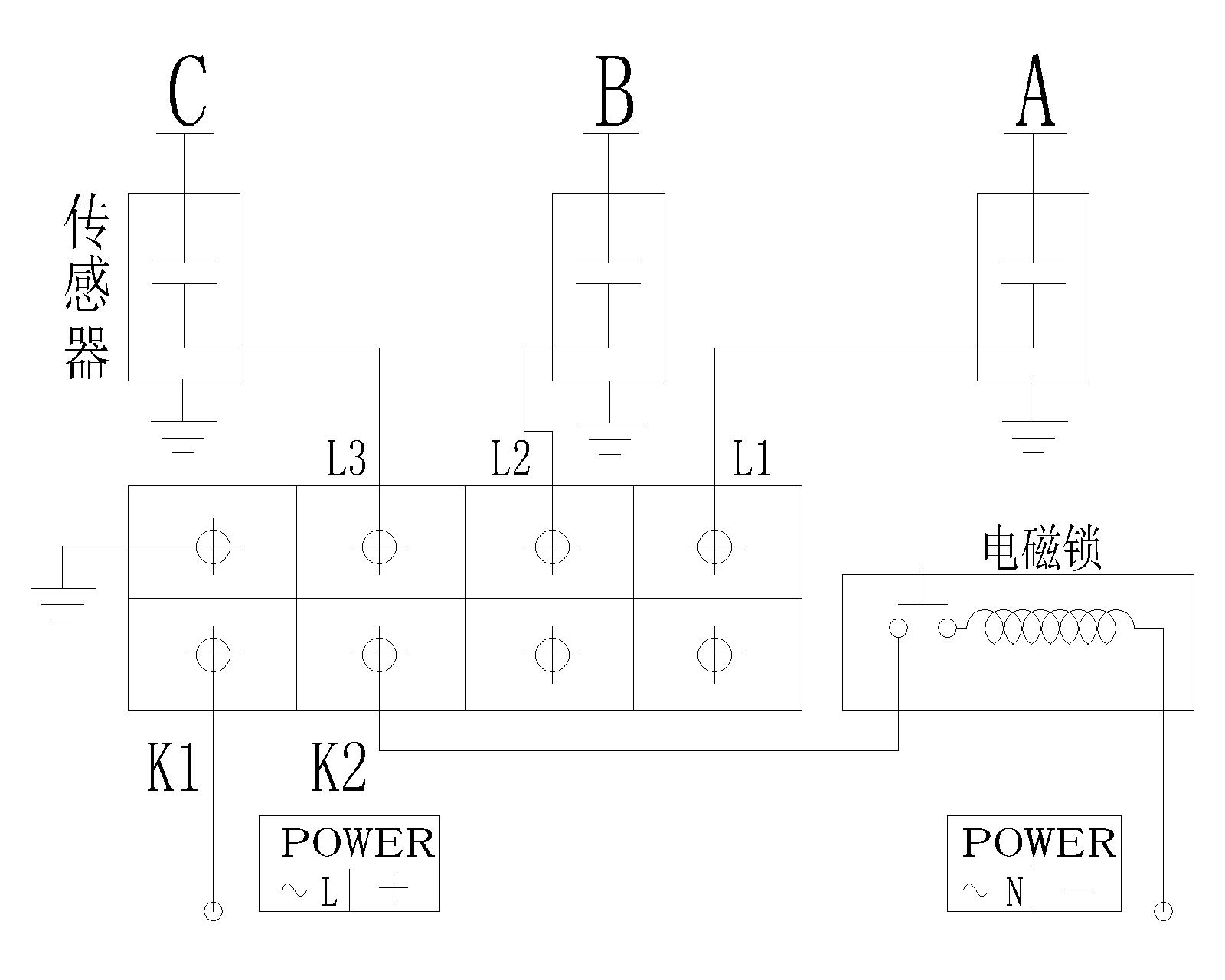

Q1B(Q3B)闭锁型高压带电显示装置接线图
