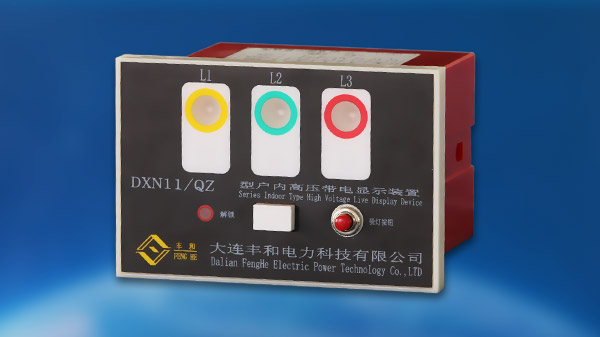

Q1-Z高压带电显示装置

一、产品特点：
DXN11系列高压带电显示装置传感器设计成电流型，避免电压信号干扰的弊端。该装置是用于反应高压端是否带电，并与电磁锁进行配合，实现强制闭锁，达到防止误操作、误入带电间隔。。
1、传感器由树脂压注而成的固体绝缘件，其全部按全工况技术要求进行设计，爬距大、机械强度高、耐电弧能力强、高冲击性、高防化和耐热性、极好的尺寸稳定性、局部放电小的优点。
2、显示器用超高亮的发光二极管替代氖灯，延长显示器的使用寿命。强制闭锁显示器工作电源设计成交流、直流110V～220V通用。显示器外部美观、内部有过电压、过流保护、在显示器电路和闭锁电路发生故障时电磁锁仍处于闭锁状态。
3. 本带电显示装置适于6-35kv。
4、高可靠、耐冲击、长寿命、品种齐全。
5、宽范围、高灵敏度。
6、有自检功能适用于五防闭锁要求。
7、有高压电时，按下按钮指示灯亮，释放按钮，指示灯灭，（延长指示灯寿命），但不影响闭锁功能。
8、符合DL/538-2006电力行业标准.

◎订货时请提供匹配电容值

* 自检功能：就是模拟高压有电时，显示器的显示与闭锁功能是否完好，具体操作，在接通显示器工作电源后，释放显示灯按钮，长按自检按钮，这时显示灯亮起，输出节点闭锁。完成自检。要恢复正常工作状态，请释放自检按钮，按下显示灯按钮，即进入工作状态。

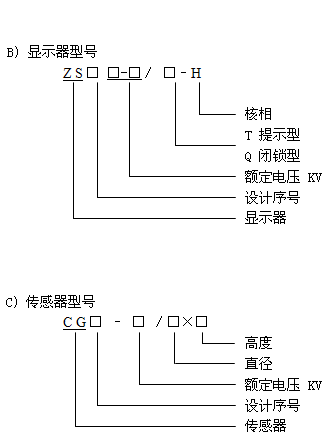

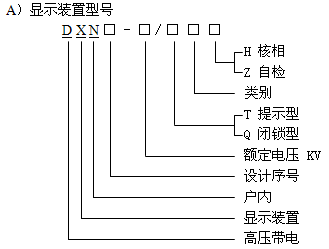

二、型号含义

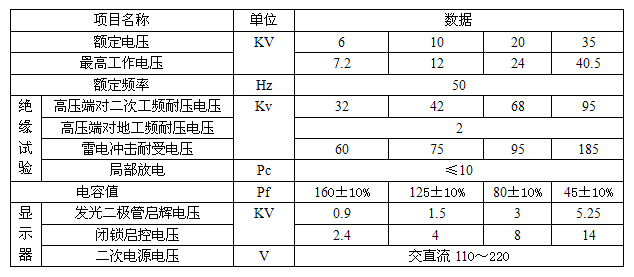

三、技术参数
