执行标准号：DL/T538  IEC 61958:
一、 概述：本产品用于向运行人员提供开关设备安装处回路电压状况的信息。其内部电路采用低功耗的发光二极管，具有功耗低、性能稳定、可靠性高。为方便用户现场双电源核定相位，显示器（推荐型）面板设置了相位测试端，同时显示器(推荐型)外壳的面框采用前端可卸式，用户现场不用打开显示器外壳，也无需停电就可更换指示灯，适用于户内3.6—40.5kV、频率50Hz的高压电气设备中，与电压传感器配套使用，可以反映高压回路带电状况，与隔离开关、接地开关配套，还可提高配套产品的防误性能。

二、正常工作条件：环境温度：+40℃--25℃；海拔高度：不高于3000m；环境相对温度日平均值不大于95%，月平均值不大于90%。适用于电容值20pf。

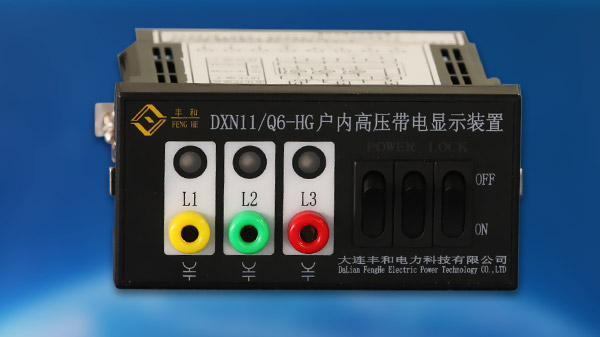

三、显示装置（带电显示器）型号含义及功能
DXN  11-□/□ ⑴户内高压带电显示装置      ⑵设计序号
⑴    ⑵⑶⑷  ⑶额定电压等级              ⑷显示器规格（详见表一）
T6型电压显示器：当高压端电压小于标称电压15%时，指示灯不能亮，当高压端大于标称电压40%时，显示灯必须亮；（与电压传感器配套使用）
Q6型电压显示器：不但具有T型全部功能，还可以达到：当三相高压母线中，任何一相电压达到标称电压的40%时，电子线路控制继电器输出接点J就打开，处于强制闭锁状态；（背视接线图2、3或K1、K2端子）。当三相均不带电，①工作电源正常，输出接点闭合，处于解锁状态；②工作电源断开，输出接点打开，处于保护闭锁状态，达到强制闭锁功能（接线图详见图4）工作状态详见表二。
特点：Q6型显示器的输入端a、b、c地（指示回路）与闭锁回路之间，通过光电耦合器实现电气完全隔离（两个回路之间可以进行2 kV/1min的工频耐压试验），以防止工作电源直接接地，确保开关柜供电电源（直流屏）的正常工作。

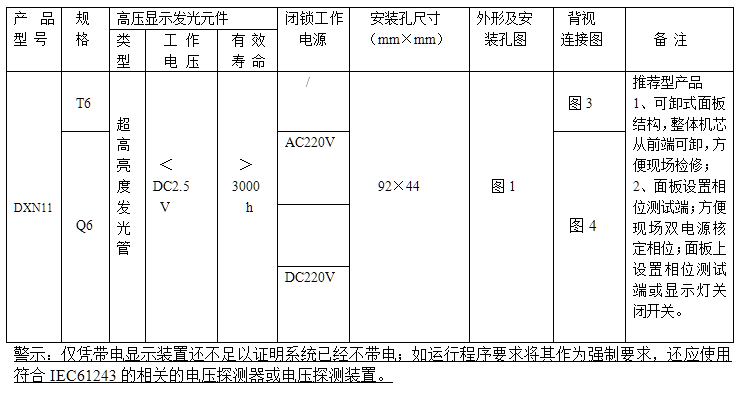

四、带电显示器基本参数表（表一）

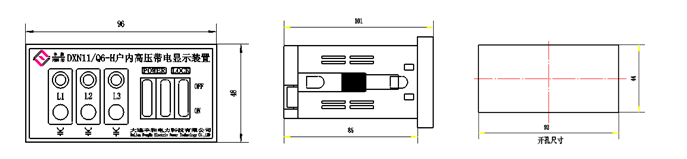

五、外形及安装孔加工尺寸图

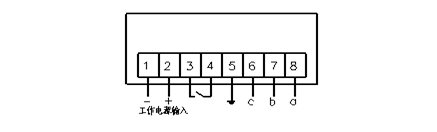

六、背视接线图

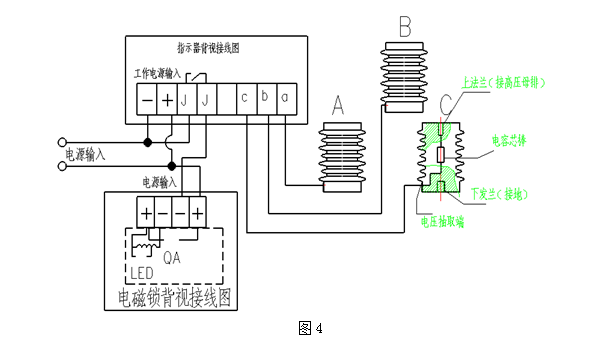

七、显示装置Q6型带电显示器与传感器及电磁锁接线图

八、安装使用和检修
1、 产品进厂和出厂时及用户在产品投入运行前，进行绝缘项目检测时，请注意不要忽略“注意事项”.
2、显示器发光和闭锁试验
   对母线施加小于标称电压的15%电压值时，显示器A 、B 、C灯不能指示，当施加的标称电压大于40%应能可靠闭锁(输出接点断开)；并达到额定亮度。将主回路任意一相或二相断电时，其断电的显示灯应熄灭，闭锁接点仍应断开。
注意：部分型号因为当显示器上的显示灯状态开关处于关闭状态，a、b、c输入端与接地端之间直接短路，如果指示器单独试验，请在试验电源和显示器之间串联100KΩ/0.25W电阻器，防止烧毁试验电源和显示器。

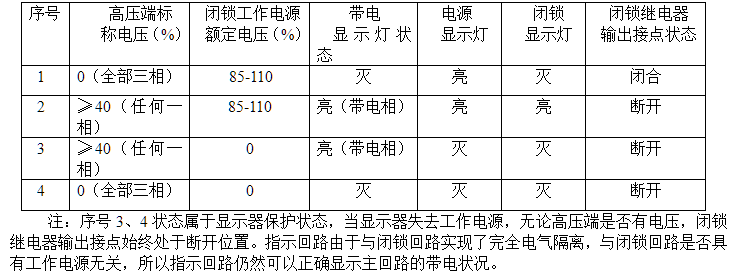

闭锁（Q）型显示器工作状态表（表二）如下：

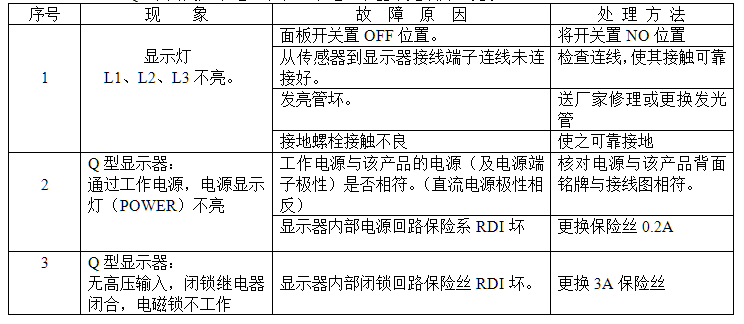

3、DXN11-Q6系列高压带电显示装置带电显示器常见故障一览表



九、运输、保管、验收
1、产品在运输途中应轻装轻放、避免碰撞，防止运输过程在受潮。
2、产品应存放在空气流通、清洁、干燥的室内，不得遭受雨水和化学气体腐蚀。
3、产品到达目的地后，应按清单检查验收。（显示器一台、合格证一份、说明书一份）。
1、本装置只作提示性，工作人员需进入带电间隔必须遵守电业安全操作规程。
2、显示器信号输入端a、b、c与接地之间不能进行2000V/1min耐压（因为a、b、c与接地之间通过显示灯已经形成了工作回路），否则会损坏显示器。
3、显示器可以进行2000V/1min试验的部位为：强制闭锁Q型的
①电源输入端并联对地：
②继电器接点并联对地。
