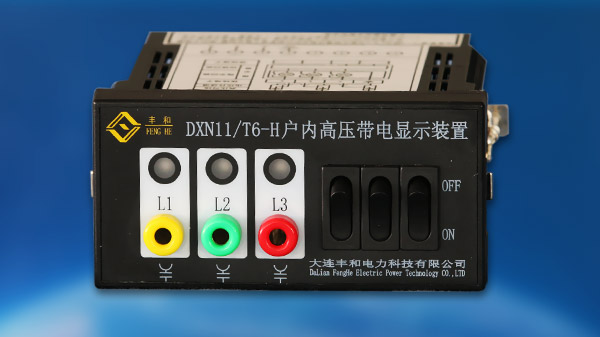

DXN11-T6-H高压带电显示器

DXN11-T6-H高压带电显示器
执行标准号:DL/T538  IEC 61958:
一、 概述:本产品用于向运行人员提供开关设备安装处回路电压状况的信息。其内部电路采用低功耗的发光二极管,具有功耗低、性能稳定、可靠性高。为方便用户现场双电源核定相位,显示器(推荐型)面板设置了相位测试端,同时显示器(推荐型)外壳的面框采用前端可卸式,用户现场不用打开显示器外壳,也无需停电就可更换指示灯,适用于户内3.6—40.5kV、频率50Hz的高压电气设备中,与电压传感器配套使用,可以反映高压回路带电状况,与隔离开关、接地开关配套,还可提高配套产品的防误性能。

二、正常工作条件:环境温度:+40℃--25℃;海拔高度:不高于3000m;环境相对温度日平均值不大于95%,月平均值不大于90%。适用于电容值20pf。

三、显示装置(带电显示器)型号含义及功能
DXN  11-/ ⑴户内高压带电显示装置      ⑵设计序号
⑴    ⑵⑶⑷  ⑶额定电压等级              ⑷显示器规格(详见表一)
T6型电压显示器:当高压端电压小于标称电压15%时,指示灯不能亮,当高压端大于标称电压40%时,显示灯必须亮;(与电压传感器配套使用)
Q6型电压显示器:不但具有T型全部功能,还可以达到:当三相高压母线中,任何一相电压达到标称电压的40%时,电子线路控制继电器输出接点J就打开,处于强制闭锁状态;(背视接线图2、3或K1、K2端子)。当三相均不带电,①工作电源正常,输出接点闭合,处于解锁状态;②工作电源断开,输出接点打开,处于保护闭锁状态,达到强制闭锁功能(接线图详见图4)工作状态详见表二。
特点:Q6型显示器的输入端a、b、c地(指示回路)与闭锁回路之间,通过光电耦合器实现电气完全隔离(两个回路之间可以进行2 kV/1min的工频耐压试验),以防止工作电源直接接地,确保开关柜供电电源(直流屏)的正常工作。

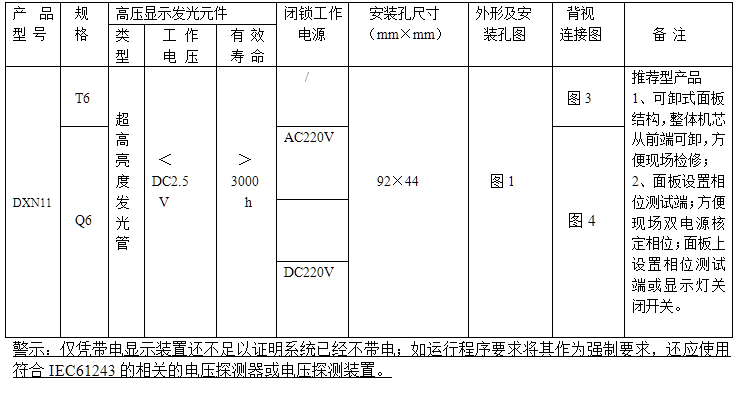

四、带电显示器基本参数表(表一)

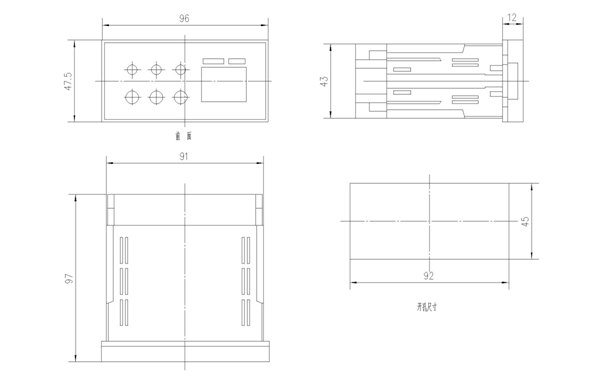

五、外形及安装孔加工尺寸图

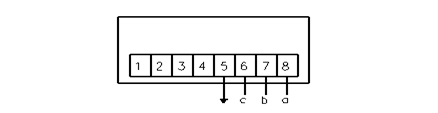

六、背视接线图

七、安装使用和检修
1、 产品进厂和出厂时及用户在产品投入运行前,进行绝缘项目检测时,请注意不要忽略“注意事项”.
2、显示器发光和闭锁试验
   对母线施加小于标称电压的15%电压值时,显示器A 、B 、C灯不能指示,当施加的标称电压大于40%应能可靠闭锁(输出接点断开);并达到额定亮度。将主回路任意一相或二相断电时,其断电的显示灯应熄灭,闭锁接点仍应断开。
注意:部分型号因为当显示器上的显示灯状态开关处于关闭状态,a、b、c输入端与接地端之间直接短路,如果指示器单独试验,请在试验电源和显示器之间串联100KΩ/0.25W电阻器,防止烧毁试验电源和显示器。

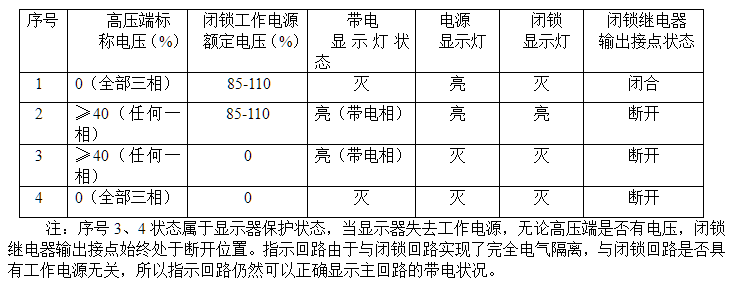

闭锁(Q)型显示器工作状态表(表二)如下:

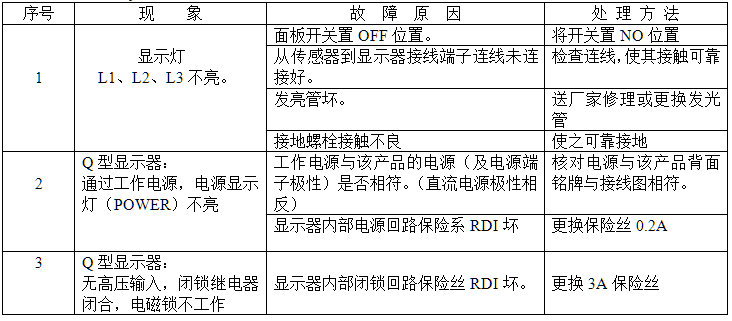

3、DXN11-Q6系列高压带电显示装置带电显示器常见故障一览表



八、运输、保管、验收
1、产品在运输途中应轻装轻放、避免碰撞,防止运输过程在受潮。
2、产品应存放在空气流通、清洁、干燥的室内,不得遭受雨水和化学气体腐蚀。
3、产品到达目的地后,应按清单检查验收。(显示器一台、合格证一份、说明书一份)。


注意事项
1、本装置只作提示性,工作人员需进入带电间隔必须遵守电业安全操作规程。
2、显示器信号输入端a、b、c与接地之间不能进行2000V/1min耐压(因为a、b、c与接地之间通过显示灯已经形成了工作回路),否则会损坏显示器。
3、显示器可以进行2000V/1min试验的部位为:强制闭锁Q型的
①电源输入端并联对地:
②继电器接点并联对地。

公司地址:大连市普兰店区世纪路西段95号
联系电话:0411-83167118 / 83167114 /   技术电话:0411-83186653(绝缘件)/ 83167115(霍尔传感器)/ 83167116(变压器)/83117118(柱上开关)
邮编:116200   传真:0411-83167110   E-mail:fhdq@fhdq.com   辽ICP备18016979号
