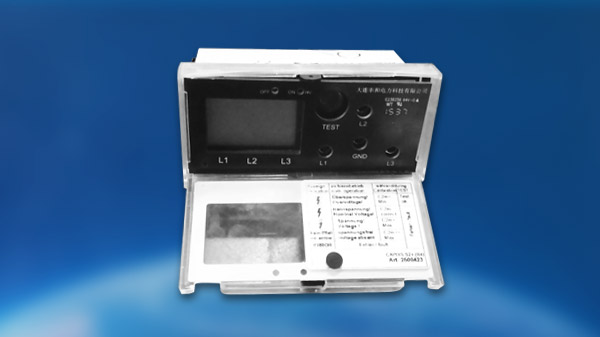

WZDXN-10无源自检高压带电显示器

WZDXN-10无源自检高压带电显示器
一、特点
1、无源自检功能。
该带电显示器无需电池供电,免维护。不用电池或其它二次辅助电源,即可实现高电压检测和自检功能。该显示器带有自检功能,可保证显示器的内部安全,无需外部其他测试设备。按下测试按钮即可进行自检,无需辅助电源。自检可以区分出设备时失电状态和故障状态,分相显示,不受邻相(路)干扰,不会出现“误指示”。
2、高安全性。
连接电压传感器电容值范围宽,最小可连接7pF传感器,显示器可正常工作。
3、电压量程档位分辨。
用户可根据不同电压量程显示不同标识符号,直观、方便。
4、宽范围的电压传感器电容值。
    用户可调整二次侧电容分压器容值,范围宽至100pF~32000 pF。调整值必须与智能电网系统正确匹配,通过6步即可正确设置,一旦设置参数不匹配,显示器会显示配错指示。
5、供电电源的宽范围。
供电电源:24V~230V。
6、多触点输出。
    该显示器提供两路继电器信号输出,可远程检测带电状态。继电器工作需要外部辅助电源,此外,还有两个LED指示灯指示继电器工作状态。
7、电气引线的快速连接。
    使用快速接头 4.8 x 0.8 mm。集成UO接口,安装接地故障继电器或者局放仪简单方便。集成了可扩展接口,可扩展成带辅助电源式和带继电器控制式。集成Y接口。可连接智能电网系统,例如:IKI-50或IKI-20a。
8、宽视角LCD液晶显示。
    采用宽视角LCD液晶屏显示,用户可在150°视角范围内,清晰观测高压带电状态。
9、综合三相测试点。可用于相序检测。

二、技 术 指 标

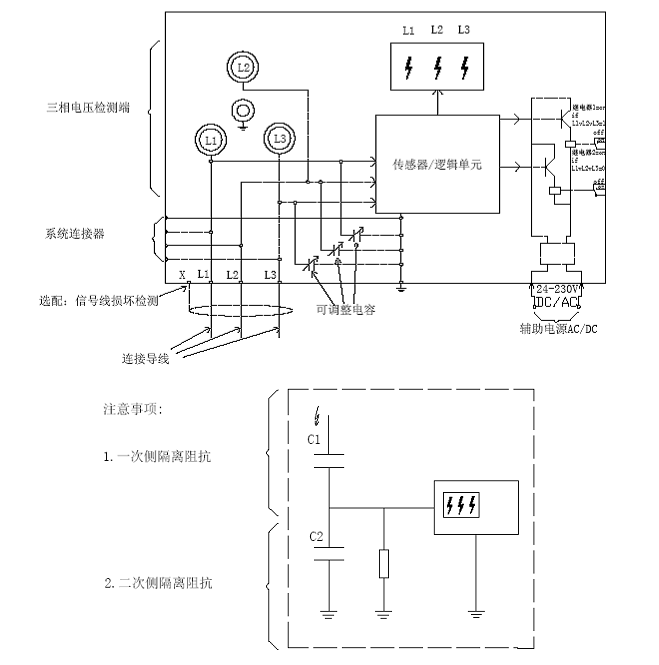

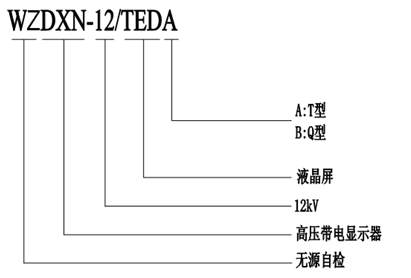

1、型号命名:


2、使用电压:10-35KV
3、工作频率:50hz-60hz
4、工作温度:-25℃- +55℃;存储温度:-30℃- +70℃,IP54
5、应用标准:IEC 61243-5
6、LEDS:绿灯代表继电器1,红灯代表继电器2。
7、辅助电压:24 - 230 VAC/DC   +/- 10%, 功率:< 1 W。
8、继电器切换电压:250 VAC, 5 A / 30 VDC, 5 A / 250 VDC, 0.3 A

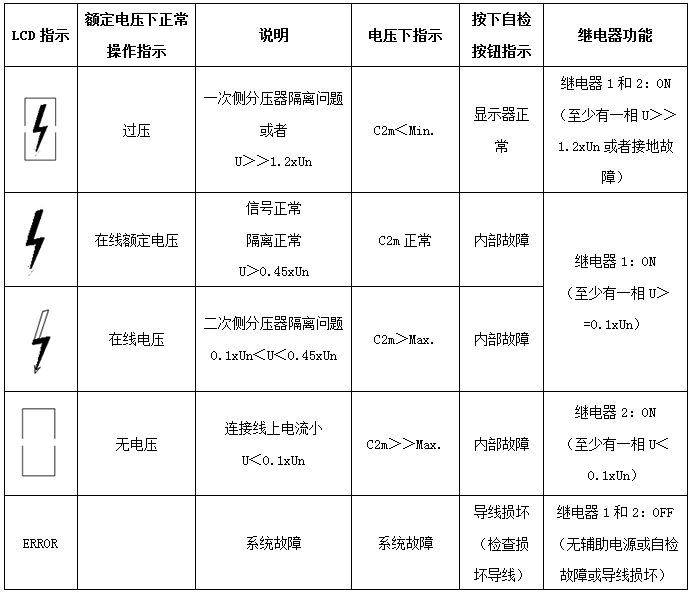

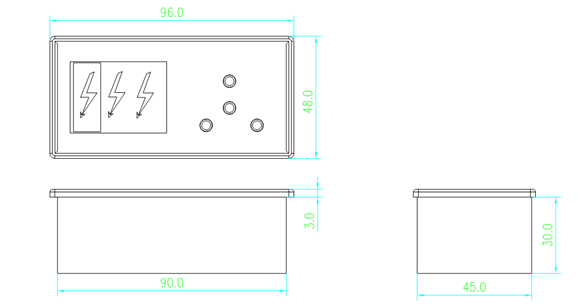

9、开孔尺寸:90mm×45mm

10、连接线:快速接头 4.8 x 0.8 mm
11、订货要求数据:额定电压UN;耦合电容C1的容量值。
12、订货分带信号测试线和不带信号测试线两种。
13、通用C2m模块:低容值(100, 470, 570, 1000, 3300, 4700pF)
                  中容值(330, 2200, 2530, 6800, 10000, 16800pF)
                  高容值(330, 2200, 2530, 10000, 22000, 32000pF)



三、有关使用
1、安装方法
a、选择相应电压等级的带电显示器;
b、选择便于观察的安装位置,以保证安装后显示器的显示窗朝向观察者;
c、确认待安装位置的导线确已停电;
d、将显示器的弹簧卡具卡在扁导线上,用手直接旋转显示器使得带有顶尖的固定螺杆接触导线并固定牢固。如安装位置是电缆出线的圆形导线,可用手直接将专用卡具卡在导线上即可。
e、安装时应遵守《电业安全工作规程》的规定。
2、使用注意事项
a该显示器与其安装处所的高压设备是等电位,故安装运行后也是高压带电设备;
b该显示器用于反映高压设备是否带有运行电压,对于高压设备受周围电场的影响产生较低的感应电压不予反映。
c安装时应尽量避开“同相干扰区”(同相干扰区容易出现在带电设备不是一根导线,而是面积较大的金属导体的部位或者导线拐角的内角侧。)
d不得将该显示器替代高压验电器使用,有关验电应按照安全规程有关的规定执行。

四、建议安装处所;
1安装于室内高压开关柜内开关两侧的引线排上用于防止人员误触带电设备;
2安装于高压开关柜内出线刀闸的线路侧用于防止带电挂地线(合地刀)事故发生;
3、安装于高压开关室母线下方,用于监视母线带电状况;
4、安装于易发生人员误触电设备的室内带电部位上;
5、安装于高压进出线、试验用升压器作为高压带电监视;
6、安装于分段母线相邻地点。
