一、产品特点：
1、具有自检功能。
2、LCD显示。
3、具有验电功能，可有效解决目前“五防”全封闭
开关柜等合接地刀闸前要“验电”必须强行打开柜门的问题。
4、强制电气闭锁，可强制闭锁开关柜接地刀闸或开关柜门。
5、运行可靠：L C D显示和验电部分无需工作电源，且为三相六套回路，不存在同时发生故障的可能 ，不会出现“误指导”。无须经常维护，可长期不间断运行。
6、寿命长，可达100000小时。显示部件和内部元件全部采用长寿命元件，在电力系统接地过电压时也不例外。有效的解决了氖灯式带电显示器需频繁更换氖泡，维护工作量大的难题。
7、双重显示方式保证在明亮或阴暗环境下均能清晰可见。
8、可以反映非接地系统运行设备故障“接地”的相别。
9、组合灵活。可以根据用户的需求分别组合成单纯液晶显示型(FDSY一口/T型)，液晶显示+验电插孔型(FDSY一口/TY型)以及强制闭锁型(FDSY一口/QY型)，(FDSY-WY型)等几种型式，适用于各种场合。
替代原有氖灯式带电显示器时，推荐使用FDSY一口WY型；如果原开关柜的带电显示器属于“一带二’”双显示器 (即前柜和后柜各有二个显示器并共用一组传感器)时，推荐前柜使用FDSY一口/TY型，后柜使用FDSY-口/QY型。
新开关柜配套或需要闭锁开关柜接地刀闸或开关柜门的，推荐使用FDSY-口/ƠY型，
二、产品功能：
FDSY型绝缘子式高压带电显示闭锁装置用于监测交流50HZ、额定电压3-40.5kv变电站的户内进线、母线、主变等电气设备或网络是否带电。以提醒工作人员设备带电。并与被测一次线路的接地刀闸(临时接地点)、网门等闭锁，防止误合地刀（挂接地线)和误入带电间隔。
本装置是根据国家电网公司《防止电气误操作装置管理规定》、《电业安全工作规程》的要求研制的。经较长时间的使用，工作正常、安全可靠、反映良好。
本装置性能指标符合IEC61 958(2000)国际标准和DL/T538-2006国内电力行业标准要求。经中国电力科学研究院电力工业电力设备及仪表质量检验测试中心型式试验，测试项目全部合格。

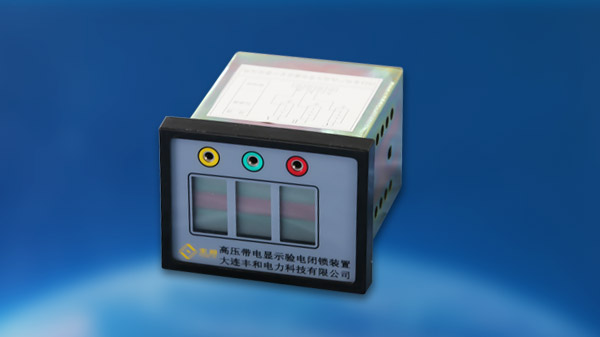

本装置由支柱绝缘子传感器、显示器两部分组成，显示器中含有闭锁回路。

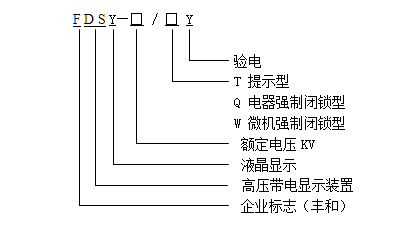

三、型号含义


四、技术指标：
1、使用环境：
温度：-35℃～+65℃
湿度：不大于95%；
海拔高度：不大于3000米。
2、有电显示及闭锁相电压：≥25%额定相电压；
有电显示及解锁相电压：≤15%额定相电压；
验电器有电指示相电压：≥35%额定相电压；
验电器无电指示相电压：≥25%额定相电压；
3、闭锁K接点容量：AC250V 5A\DC220V 0.7A.
4、显示器工作电源：交流或直流100-250V,功耗＜5W。
5、液晶显示对比度：20：1.
6、验电插件闪光：三米以内清晰可辨。
7、验电插件闪动频率：大于1HZ.
8、显示响应时间：小于1秒。
9、抗干扰能力：系统正常运行，三相正常显示；系统接地运行时，接地相不显示，不接地相正常显示。
五、安装方法
  1、应遵守DL408-991《电业安全工作规程》规定。
2、将传感器作为支柱苑缘子安装于开关柜上。

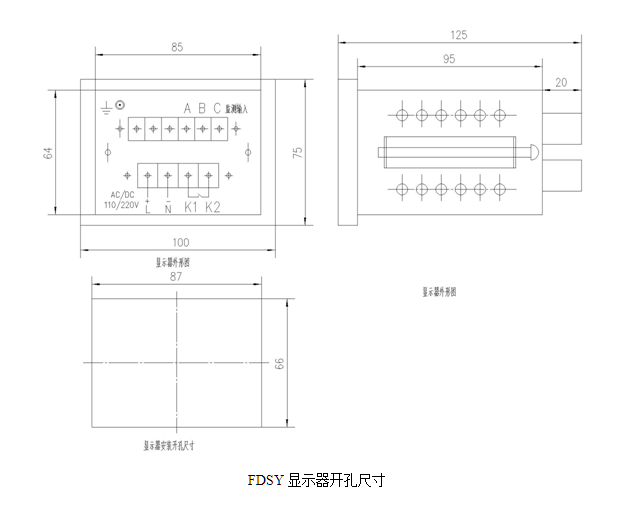

3、在开关柜面板上开一87mm(宽)×66mm(高)的安装孔。
4、将显示器从外向内插入安装孔中。
5、将紧固件扣入显示器两侧的孔中，拧紧紧固螺栓，并用螺母锁死。
6、用不大于1.5mm的铜线将A、B、C三相传感器信号输出端连接到显示器对应的A、B、C接线端子，将显示器接地端子与柜体接地。
7、若需要，将闭锁K接点串入需要闭锁的开关柜接地刀闸锁或开关柜门锁控制回路中。
六、使用说明：

1、显示：在高压设备一次线路被监测段带有电压时，三相液晶显示分别显示出黑色的“带电”字样，中间显示红色的有电标志，验电插件的红光闪烁，构成“三种显示”，无论在白天或夜晚都会产生最佳效果；在高压设备一次线路被监测段不带有电压时，三相液晶显示窗无显示，验电插件不发光。
2、验电：本装置作为验电器使用时，在验电前，根据DL408-91《电业安全工作规程要求》用插件插入正在运行的开关柜的带电显示验电装置的验电插孔内检验，以确认其处于良好状态，然后再插入待验电设备的验电插孔内验电。在高压设备一次线路带有电压时，验电插件的红光闪烁。
3、电源：红色电源按钮是闭锁部分和自检部分的电源开关。运行时，必须按下电源按钮，红色电源指示灯亮。
4、强制闭锁：
A、B、C三相电压都小于或等于额定工作相电压的15%时强制型的闭锁处于“解锁”状态，FDSY-口/Q型K接点闭合，FDSY-口/W型有电信号输出，绿色解锁指示灯亮。
A、B、C三相中任一相电压大于或等于额定工作相电压的25%时，强制型的闭锁处于“闭锁”状态。FDSY-口/QY  K接点断开，与开关柜接地刀闸锁或开关柜门锁控制回路串联，可强制闭锁开关柜接地刀闸或开关柜门：FDSY-口/WE 无电信号输出。
运行中本装置工作电源消失，FDSY—口/Q型闭锁K接点断开，FDSY—口/W型无电信号输出，被闭锁设备仍然可靠闭锁。
5、自检：FDSY一口/Q(W)型有自检功能。操作方法如下：按下红色电源按钮，接通显示器工作电源。不管高压设备一次线路带电与否，按下黑色《自检》按钮，可模拟高压设备一次线路带电状态(三相液晶显示窗分别显示黑色的“带电”字样或有电标志，验电插件的红灯亮，绿色解锁指示灯微亮)，用于检验显示器是否处于良好运行状态。
七、注意事项：
1、带电更换安装在开关柜电缆室的老式显示装置时，除保持安全距离或装设绝缘挡板外，因传感器二次的悬浮电位可能高达近千伏，短路电流约0.2mA(小于通过人体的“安全电流”)。尽管电击不会对人体造成直接的伤害，但人体摆脱电击时可能会导致碰撞或跌落等较严重的次生伤害。所以，二次回路必须可靠地短路接地。
2、传感器做耐压试验时，二次出线端必须与地连接良好。
3、显示器A,B,C信号端子,与外壳地之间连有电子元件，严禁单独做耐压试验，(它与传感器连接后，可承受传感器耐压试验的感应电压)
4、本装置运行前，应将其“监视部位”填写清楚。如：“278-5线侧路”、“285-2母线侧”等。
5、本装置运行前，应及时请专业人员处理。
6、 如果用户自备传感器,其输出能量在额定电压时必须达到23uA±10%。
八、订货注意事项：
1、请详细注明传感器型号、电压等级、尺寸、数量，显示器型号、数量，防误装置类型及厂家，一次设备类型等。
2、发货方式。若有其它特殊要求，请详细说明。
九、质量保证：
本产品自售出之日起，一年内因产品质量问题可免费更换。但下述情况引起的损坏不在免费更换之列
1、非正常使用；
2、非本厂或本厂特约维修人员擅自维修；
3、安装使用中产品的外观损害。
