DXN11-Q5带电显示器


DXN11-Q5带电显示器
一、 概述:
    本产品用于向运行人员提供开关设备安装处回路电压状况的信息。其内部电路采用低功耗的发光二极管,具有功耗低、性能稳定、可靠性高。为方便用户现场双电源核定相位,适用于户内3.6—40.5kV、频率50Hz的高压电气设备中,与电压传感器配套使用,可以反映高压回路带电状况,与隔离开关、接地开关配套,还可提高配套产品的防误性能。
二、正常工作条件:
环境温度:+40℃--25℃;
海拔高度:不高于3000m;
环境相对温度日平均值不大于95%,月平均值不大于90%。
Q5型电压显示器:当三相高压母线中,任何一相电压达到标称电压的40%时,电子线路控制继电器输出接点K1,K2(5A 250VAC,5A30VDC)就打开,处于强制闭锁状态;当三相均不带电,①工作电源正常,输出接点闭合,处于解锁状态;②工作电源断开,输出接点打开,处于保护闭锁状态,达到强制闭锁功能工作状态详见表一。
*订货时请告知DXN11-Q5匹配传感器的电容值。

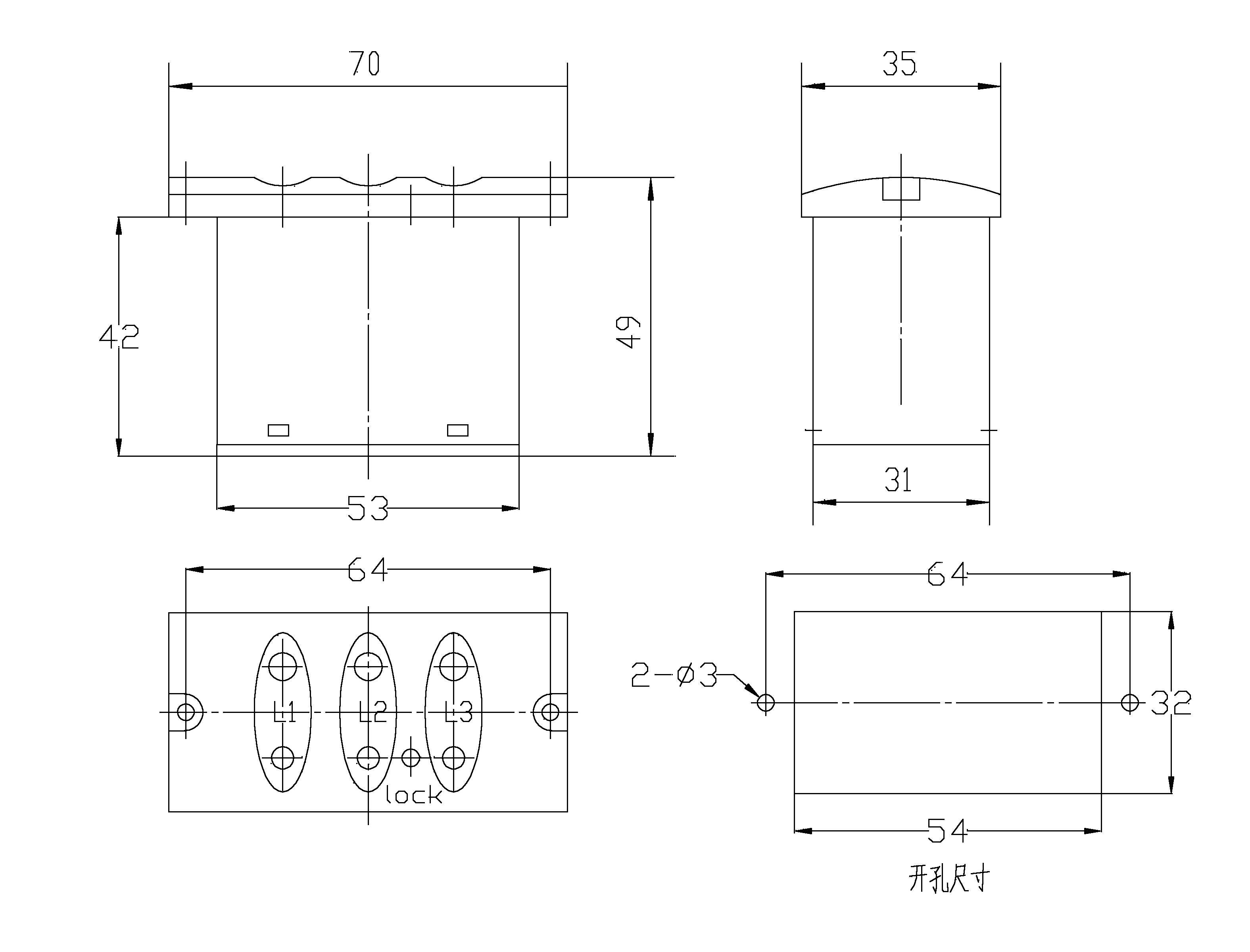

三、外形及安装孔加工尺寸图

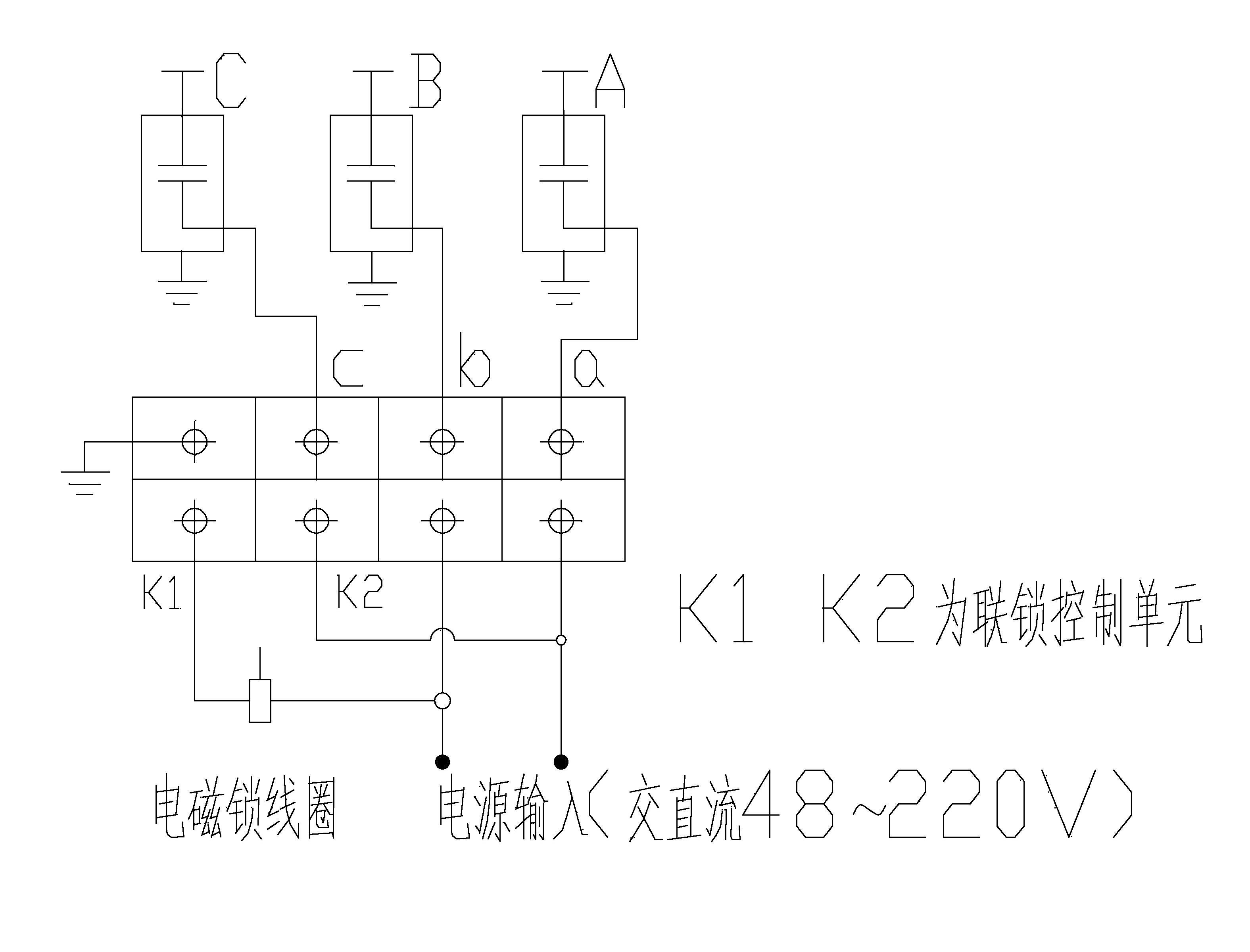

四、原理接线图



五、安装使用和检修
1、 产品进厂和出厂时及用户在产品投入运行前,进行绝缘项目检测时,请注意不要忽略“注意事项”.
2、显示器发光和闭锁试验
   对母线施加小于标称电压的15%电压值时,显示器A 、B 、C灯不能指示,当施加的标称电压大于40%应能可靠闭锁(输出接点K1,K2断开);并达到额定亮度。将主回路任意一相或二相断电时,其断电的显示灯应熄灭,闭锁接点仍应断开。
显示器工作状态表一如下:
序号 高压端标
称电压(%)
闭锁工作电源
额定电压(%)
带电
显示灯状态
电源
显示灯
闭锁
显示灯
闭锁继电器
输出接点状态
1 0(全部三相) 85-110   闭合
2 ≥40(任何一相)     85-110 亮(带电相)   断开
3 ≥40(任何一相) 0 亮(带电相)   断开
4 0(全部三相) 0   断开
注:序号3、4状态属于显示器保护状态,当显示器失去工作电源,无论高压端是否有电压,闭锁继电器输出接点始终处于断开位置。指示回路由于与闭锁回路实现了完全电气隔离,与闭锁回路是否具有工作电源无关,所以指示回路仍然可以正确显示主回路的带电状况。
六、运输、保管、验收
1、产品在运输途中应轻装轻放、避免碰撞,防止运输过程在受潮。
2、产品应存放在空气流通、清洁、干燥的室内,不得遭受雨水和化学气体腐蚀。
注意事项
1、显示器信号输入端a、b、c与接地之间不能进行2000V/1min耐压(因为a、b、c与接地之间通过显示灯已经形成了工作回路),否则会损坏显示器。
2、显示器可以进行2000V/1min试验的部位为:强制闭锁Q型的
①电源输入端并联对地:
②继电器接点并联对地。
