一、特点：
用于直流供电10kv系统中,直流高压母线与传感器相连,传感器的二次提供给带电显示器信号,当一次有高压时,显示器高压指示灯常亮,显示器上的输出接点断开(可以加装电磁锁防止误入带电间隔),提示高压有电危险,配有核相验电器，在显示灯损坏时，同样可以检验带电状态，传感器采用先进的APG压注工艺制成,具有爬距大,抗振能力强等优点.
※闭锁J接点容量AC250V 5A/DC220V 0.7A.
※显示器工作电源：AC/DC48～220V，功率1.5w
※有电显示及闭锁相电压：≧18%额定相电压
※有电显示及解锁相电压：≦15%额定相电压
* 自检功能：就是模拟高压有电时，显示器的显示与闭锁功能是否完好，具体操作，在接通显示器工作电源后，长按自检按钮，这时显示灯亮起，输出节点闭锁。完成自检。要恢复正常工作状态，请释放自检按钮，即进入工作状态。

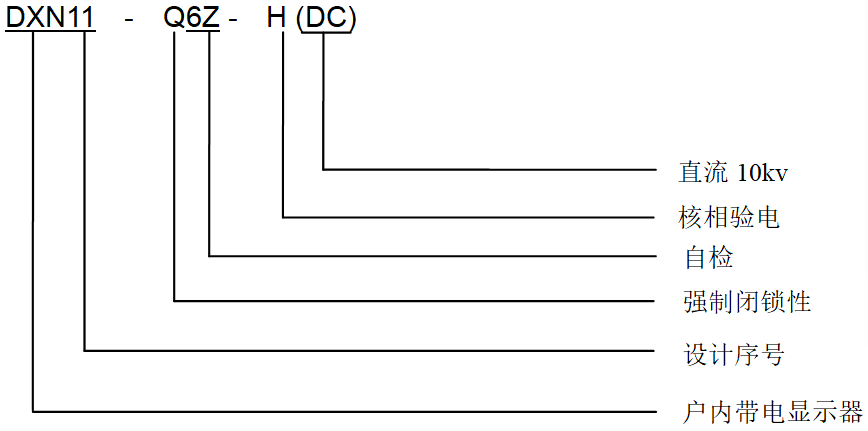

二、产品命名型号：
三、技术参数
|
项目名称 |
单位 |
参数值 |
|
型号 |
/ |
DXN11/Q6Z-H(DC) |
|
额定电压 |
kV |
DC10 |
|
最高工作电压 |
kV |
DC11 |
|
绝缘试验 |
交流耐受电压 |
/ |
19kV/120min |
|
直流耐受电压 |
/ |
16kV/120min |
|
二次对地耐受电压 |
/ |
2kV/1min |
|
雷电冲击耐受电压 |
kV |
154 |
|
局部放电 |
Pc |
≤3 |
|
电阻值 |
MΩ |
＞50 |
|
显示器 |
发光二极管启辉电压 |
kV |
1.5 |
|
闭锁启控电压 |
1.8 |
|
二次电源电压 |
V |
AC/DC48～220 |
|
环境 |
温度 |
-37.3℃～﹢65℃ |
|
湿度 |
日平均≯95%，月平均≯90%无凝露 |
|
海拔高度 |
≤3000m |
备注：
-
高压端对二次耐压试验时，显示器的信号输入端短接后接地；
-
可以进行二次耐压部位：a.电源输入端并联后对地；b. 输出节点并联后对地。
|
四、使用环境：
1. 温度:-37.3℃-﹢65℃
2. 湿度: 日平均≯95%，月平均≯90%无凝露
3. 海拔高度不大于3000米

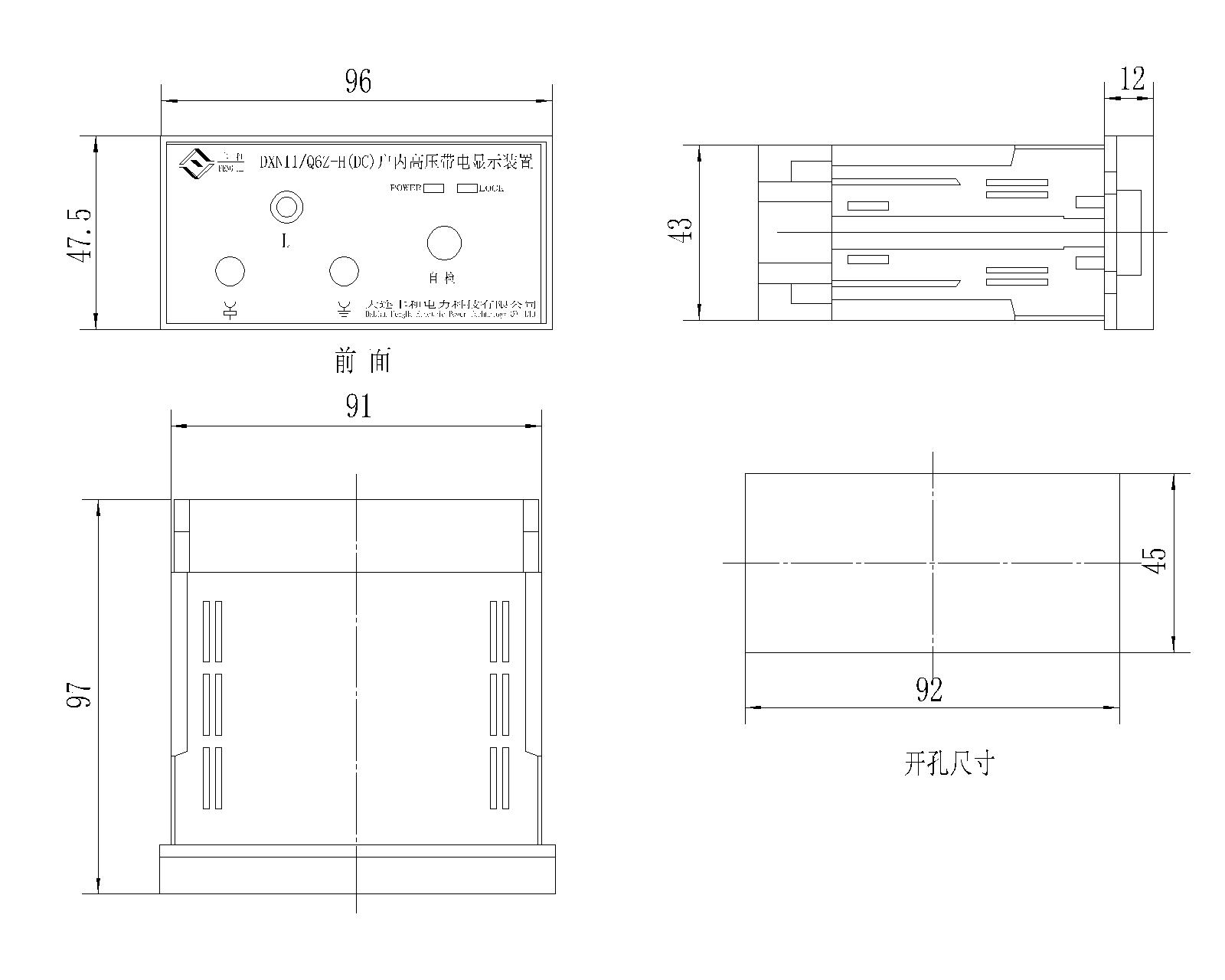

五、外形及开口尺寸
