消谐器

消谐器

§1、概述

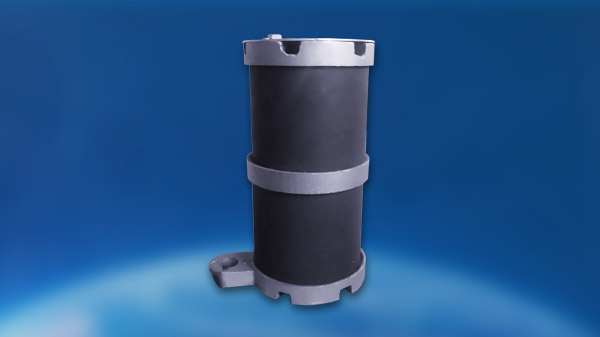

LXQ、LXQⅢ、LXQ(D)Ⅲ型6~35KV电压互感器中性点用消谐电阻器(简称消谐器),是安装在Y0结线的压变一次绕组中性点与地之间的非线性阻尼电阻器,起阻尼与限流的作用。消谐器电阻体采用SiC为基料,连接件有采用压铸铝,整体外形美观,体积小,重量轻,强度高,易散热,安装方便等。在电网中已运行多年,经验说明,本消谐器具有消除压变铁磁谐振及防止单相高压熔丝熔断的良好功能,还具有适应压变中性点弱绝缘配合,小巧便于安装等优点。此产品带(D)型号通常配半绝缘互感器或全绝缘互感器,其他型号只能配全绝缘互感器
§2、主要电气参数

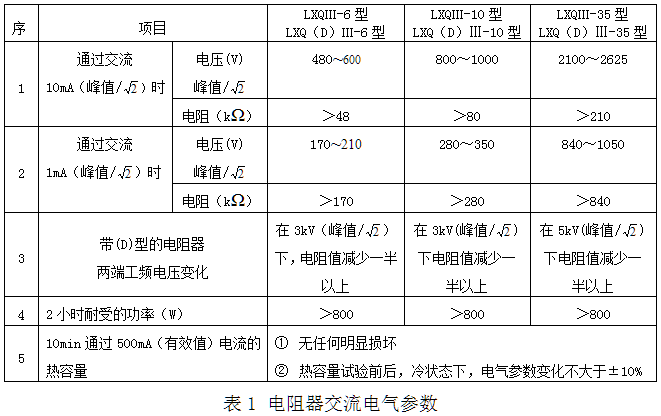

电阻器主要电气参数:电阻器本体的主要电气参数见表1。由于电阻器系非线性材料组成,准确表征电阻值需用峰值表测量。



如果用户使用的压变一次绕阻X端在内部已与铁芯及外壳连接,没有X端的绝缘引出线。此种压变安装消谐器时,需要对外壳及固定螺栓作绝缘处理。处理方法:在压变金属外壳与接地的金属架之间用厚度不小于5mm绝缘板隔开,用于紧固的金属螺栓需套上绝缘套及绝缘垫或用绝缘材料制作的螺杆固定,将原来直接接地的压变外壳改为具有一定绝缘强度的外壳。已经改为绝缘的外壳可以并联为中性点,该中性点经消谐电阻器接地,改为绝缘外壳的绝缘强度应不低于二次绕组出线的绝缘强度,且选用带(D)的型号的消谐电阻器。
§3、外型尺寸

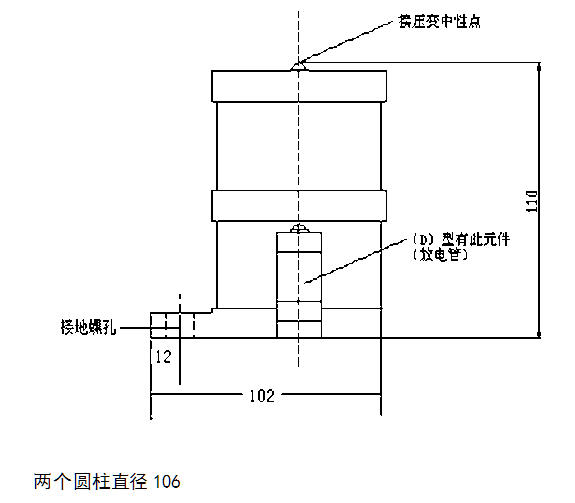

超小型6KV10KV电阻器本体的外形尺寸见下图,常规型6KV、10KV、35KV高度为147,其他尺寸相同。
