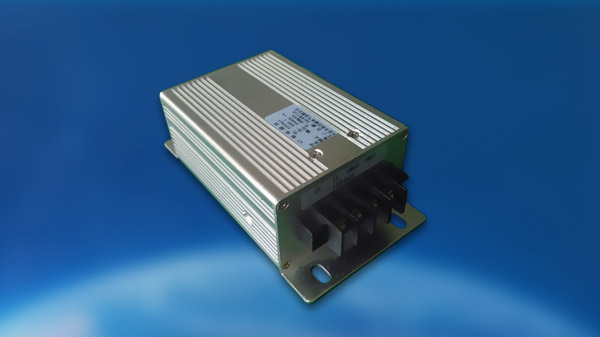

FP15F3 CT取电电源

FP15F3 CT取电电源

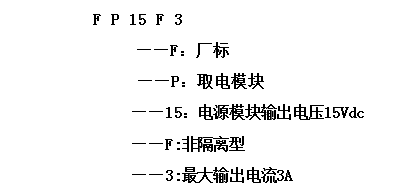

1 型号说明



FP15F3型CT取电电源,是我公司针对电力系统研发生产的一款高稳定性互感器非隔离型电流感应电源,其主输出电压为DC15V,额定输出功率为35W。该系列CT取电电源采用直接取能AC/DC变换技术,辅以电源状态监视,配套专用取能互感器,使整个CT取电电源系统体积小,转化率高,满足了电网大电流冲击和负载跳变等多种恶劣条件下的安全供电要求。可广泛应用于电缆及架空型故障指示器配套要求。

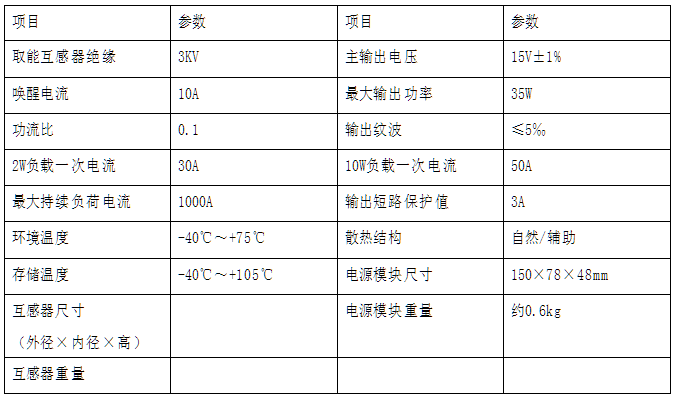

2 性能指标:



注:当环境温度超过+55℃时,产品降额使用。由于开启式互感器表面吻合度差异和安装条件不同,唤醒电流和取电功率可能出现一定的差异。
3 面板说明



指示灯说明:
电源指示(绿色):感应电源模块输出电压正常。
端子排说明:
V-:(输出端)电源地
V+:+15V直流电压输出端,输出电流不大于3A
COM1、COM2:主取能互感器输入端子
S1、S2:辅助取能互感器输入端子

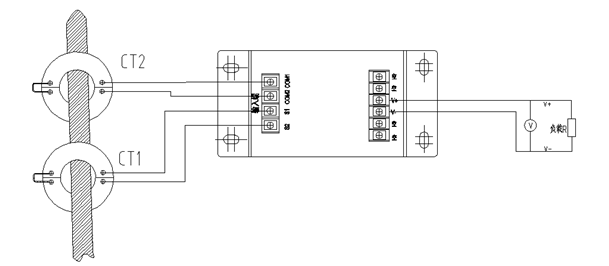

4 接线说明



1、取能互感器和感应电源模块间由截面积为2.5mm2的双芯电缆连接,连接时无需考虑电流相位,双芯电缆可以分别任意接于取能互感器的二次接线柱上。为保证安全,取能互感器外壳和感应电源模块外壳均应可靠接地。
2、请注意负载的极性,反接可能导致负载及电源本身的损坏。
3、主取能互感器接COM1、COM2端子;辅助取能互感器接S1、S2端子。
4、主、辅取能互感器可接同线路的同相导线,也可接不同线路的异相导线(根据实际供电需求,可以接其中一个互感器)。

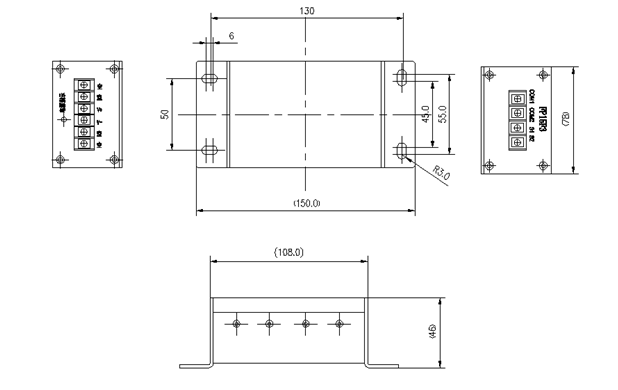

5 外形及安装尺寸



6 使用注意事项
1、取能互感器和感应电源模块安装在具有可靠安全绝缘水平的导线外部(如带安全绝缘外套的单芯电力电缆),否则取能互感器、感应电源模块以及后端用电设备需与高雅导线保持等电位水平使用;
2、取能互感器应尽可能避免带电二次开路,如无法避免,应避免直接接触二次输出端子,以免危及设备及人员的安全;
3、根据导线电流常规运行值、功率曲线和用电功率,合理选择感应电源;
4、由于磁路原因,取能互感器工作时会有轻微滴答声,属于正常现象;
5、带电安装时,由于电磁力的作用,取能互感器两部分合拢时会有较大的吸合力,请小心安装;
6、感应电源模块和常规电源原理不同,切不可将其接入其他电源接口;
7、取能互感器和感应电源模块需配套使用,不可将普通CT替代AP取能互感器。
8、电流感应电源受导线电流大小影响,条件具备时应配备储能或其他电源取电方式;
9、应避免让取能互感器和感应电源模块遭受直接雨淋或浸泡;
