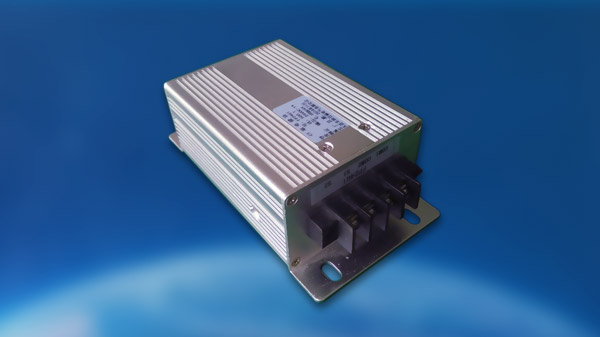

FP24G1型感应电源模块

FP24G1型感应电源模块

FP24G/F1型CT取电电源,是我公司针对电力系统研发生产的一款高稳定性互感器电流感应电源,其主输出电压为DC24V,额定输出功率为10W,支持取电的最大导线外径为50mm。该系列CT取电电源采用电势储能和高频隔离DC/DC变换技术,辅以电源状态监视以及超能电容只能充放电管理,配套专用取能互感器,使整个CT取电电源系统体积小,转化率高,满足了电网大电流冲击和负载跳变等多种恶劣条件下的安全供电要求。可广泛应用于电缆及架空型故障指示器配套要求。
1、产品使用运行条件
1.1CT环境温度在-30OC至+55OC之间,日环境平均气温不超过+45OC。
1.2湿度条件
1.2.1 24h内测得的相对湿度平均值不超过95%;
1.2.2 24h内水蒸气压力平均值不超过2.2kPa;
1.2.3一个月内相对湿度平均值不超过90%;
1.3环境空气无明显灰尘、烟、腐蚀性气体、蒸汽或盐等污秽。
1.4海拔高度≤2000米。
1.5适用于户内绝缘电缆或双路CT取电场合。
3.6污秽等级:Ⅱ级;
2.型号说明:
F P 24 G 1
——F:厂标
——P:取电模块
——24:电源模块输出电压24Vdc
——G:隔离型
——1:最大输出电流1A
3. 性能指标:



注:当环境温度超过+55℃时,产品降额使用。由于开启式互感器表面吻合度差异和安装条件不同,唤醒电流和取电功率可能出现一定的差异。

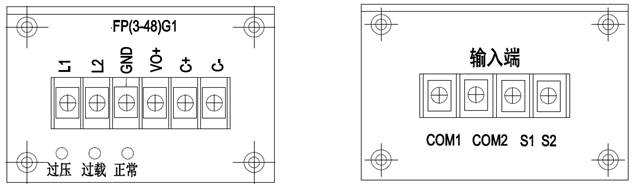

4. 面板说明




5.指示灯说明:
过压(红色指示灯):互感器输出电压可能失控,应联系修理或更换;
过载(黄色指示灯):感应电源模块的输出功率已趋近取能互感器在当前一次导线电流值下的取能功率极限;
正常(绿色指示灯):感应电源模块输出电压正常。
储能电容初始电压较低时可能出现过载(黄色)指示灯闪烁,为正常现象,充电结束后,黄色指示灯将正常熄灭。

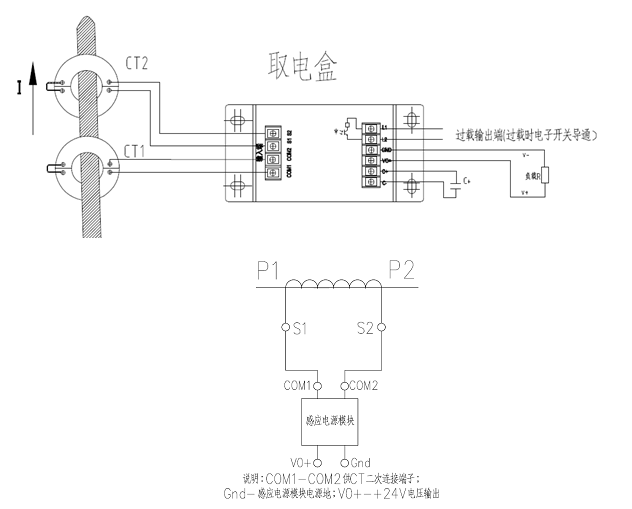

6. 接线说明

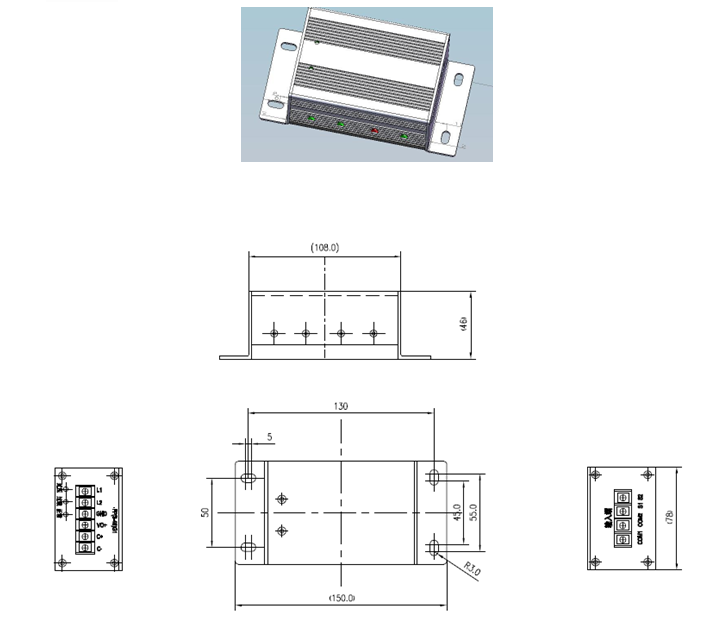

7. 电源模块外形及安装尺寸




8、安装使用注意事项
8.1确认所应用环境的导线最大外径不大于50mm,附件已配备硅橡胶安装内材料,满足大多数导线外径小于50mm的安装要求。
8.2取能互感器和感应电源模块应安装在具有可靠安全绝缘水平的导线外部(如带安全绝缘外套的单芯电力电缆),否则取能互感器、感应电源模块以及后端用电设备需与高压导线保持等电位水平使用。
8.3取能互感器应尽可能避免带电二次开路,如无法避免,应避免直接接触二次输出端子,以免危及设备及人员的安全。
8.4根据导线电流常规运行值、功率曲线和用电功率,合理选择感应电源及其储能部件。
8.5由于磁路的原因,取能互感器工作时会有轻微的滴答声,属于正常现象。
8.6带电安装时,由于电磁力的作用,取能互感器两部分合拢时会有较大的吸合力,请小心安装。
8.7电流感应电源受导线电流大小影响,条件具备时应配备储能或其他电源取电方式,可充分利用感应电源模块的过压、过载(或导线电流不足)告警进行供电模式的切换。
8.8应避免让取能互感器和感应电源模块遭受直接雨淋或浸泡。
8.9外部储能电容电压不小于27V,不可将已储能电压高于24V的电容直接接入,更不可将外部储能电容极性接反,否则可能损坏电流感应电源模块以及储能电容。
