900开关状态指示仪

900开关状态指示仪

A注意

(1)在给开关柜打耐压试验时,必须将装置上所有接线端子断开(含传感器端子) 否则将造成装置损坏。
(2)装置一次回路显示部分所有开关量均为无源接点,严禁将有源电压接进端子,否则将造成装置损坏。
(3)配套的加热器功率如果≤50W,即无断线报警功能。

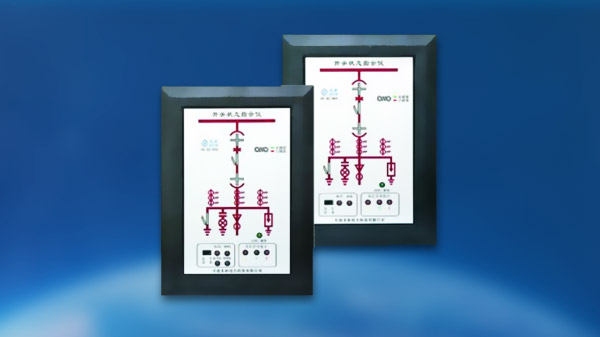

开关状态指示仪系列

一、技术指标

1、工作电压:装置供电AC/DC220V土10%,50HZ。
3、抗电强度:外売与端子间多AC2000V,功耗10W。
4、绝缘性能:外壳与端子间大于50MΩ。
5、RS485通讯,波特率2400。
6、温湿度控制范围:温度0℃-99℃。
7、测量精度:温度土2℃;湿度控制范围:10%RH~95%RH 凝露启控:≥95%RH.
8、工作环境:正常工作温度-20-70°C;年平均温度≤95%RH。
二、面板与功能说明
I、面板说明:

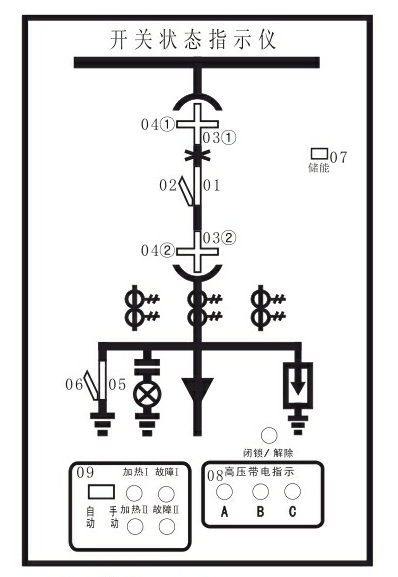

(1)开关状态前面板示意图

(注;图中编号是为了说明版面的指示功能,实际仪器上无编号)



(2)标号解释;
01断路器合闸指示
02断路器分闸指示
03①、03②工作位置指示
04①、04②试验位置指示
05接地开关合指示
06接地开关分指示
07储能指示
08带电指示(ABC)三相
09温温度控制部分

2、功能说明:

(1)断路器状态指示:

合闸时,红色模拟条01亮;分闸时,绿色模拟条02亮。
(2)手车位置显示:

工作位置闭合时,红色模拟条03①、03②亮。
实验位置闭合时,绿色模拟条04①、04②亮。
(3)接地刀位置指示:

闭合,红色05亮,为接地合闸;断开,绿色06亮,为接地断开。
注:失电状态下发光指示均不亮,以上接点信号来自断路器的辅助接点。

(4)储能状态显示:
触点闭合,红色07亮,表示已储能。

注:失电状态下所有的发光指示均不亮,以上接点信号均来自断路器的辅助接点。

(5)高压带电指示:LED启动电压(KV):母线电压X0.15-0.65。
闭锁启控电压(KV):母线电压X0.65。
(6)温、湿度控制功能
传感器数量:两路凝露/温度(A型);一路凝露/一路温度(C型)。
①当湿度大于93%RH将形成凝露时,启动对应加热输出。
②当温度小于5℃,启动对应加热输出。到15℃时,停止加热。断线报警:加热器若断线,则报警灯亮,报警输出接点闭合。
(7)通讯功能(选配):
Rs485通讯接口可实时传送手车位置状态、断路器位置状态、弹簧储能状态、按地开关状态、是否低温加热、是否故障报警等一系列参数(具体内容参照通讯规约)。
(8)含自检功能的开关状态,没有手动强制加热功能,当拨到自检档时A/B/C灯亮说明自检正常自检结束后,请按回工作位置。
三、安装方式

1、安装方式:本产品为面板式安藐开孔尺寸为高197×132水平mm,只需用两个安装支架卡入装置固定孔后旋紧紧固螺钉即可。
2、传感器安装说明:
(1)采用35mm导轨式安装或用螺丝固定。
(2)采用固定式安装(孔距37mm,孔径4mm)。



四、接线说明

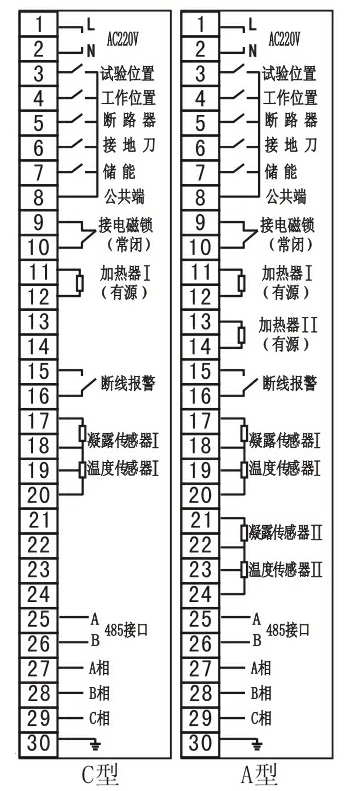

1、端子接线图:见右图。



2、接线说明:

(1)装置电源端子为1、2,接入电压为AC220V士10%。装置标准配置为加热器
输出有源;如为特殊装置接入电压为DC220V土10%时,加热器输出为无源,
加热器必须外接AC220V电源。

(2)一次回路模拟显示部分端子为:3-8、所有开关量均为无源接点。

A注意:如果只接一路传感器或两路传感器中的凝露都不接时,则凝露传感
器的端子必须短接处理。
 (4)其它按装置端子接线同接好并校对正 确后,方可接通工作电源。

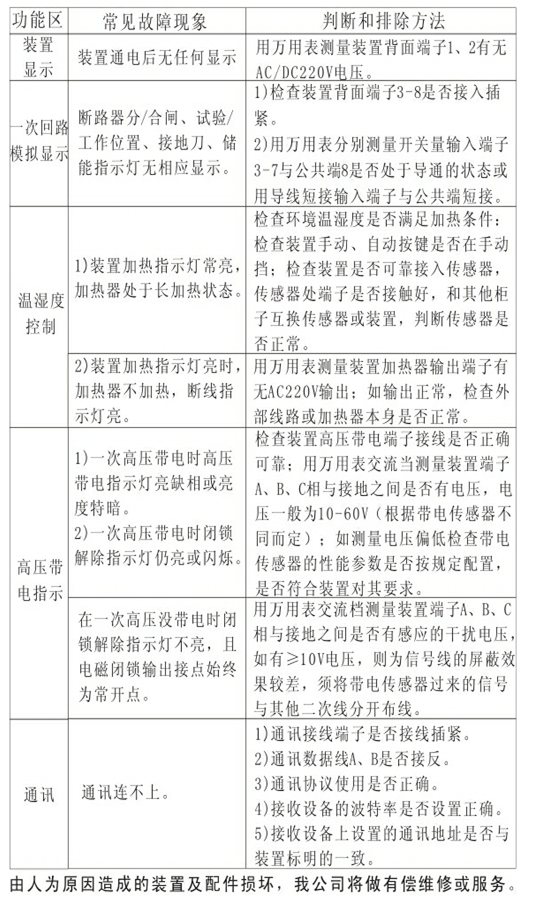

五、常见故障说明
