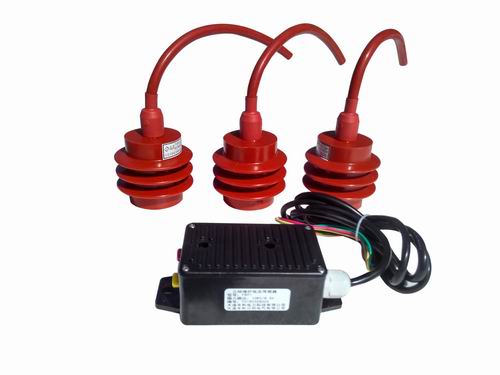

三相保护电压传感器


三相保护电压传感器

一、特点:
随着电网迅速发展,对安全供电的可靠性要求越来越高。但由于10kV-35kV配电网设备广泛分布及露天运行,其安全运行直接受到周围环境和气候变化条件的影响,存在事故率高、查找困难、安全可靠性差等问题。一些架空线路较长的地区用户,更是经常受到恶劣气候的影响不能正常用电。针对电网运行中的薄弱环节,电力生产维护部门采取了有效的治理措施,千方百计减少停电事故,缩小停电范围。同时,各大科研院(所)及设备生厂商也在积极研究探索,其中户内真空断路器及户外柱上开关在实际运行中能有效判断区域线路故障,自动隔离用户侧相间短路故障、自动切除用户侧接地故障、快速定位故障点及监控用户负荷的新型智能综合开关测控系统得以快速发展,也并开发出系列产品有效应用。

二、产品命名型号:


三、适用范围:
FLY1-10/6.5型三相保护电压传感器是一种新型电压采集的传感器,主要安装在ZW20/ZW28柱上真空断路器中。该型传感器功能强大,小信号输出无需二次PT转换,可直接通过A/D转换接入二次设备,符合变电站综合自动化系统“数字化、智能化、网络化”的发展需求。

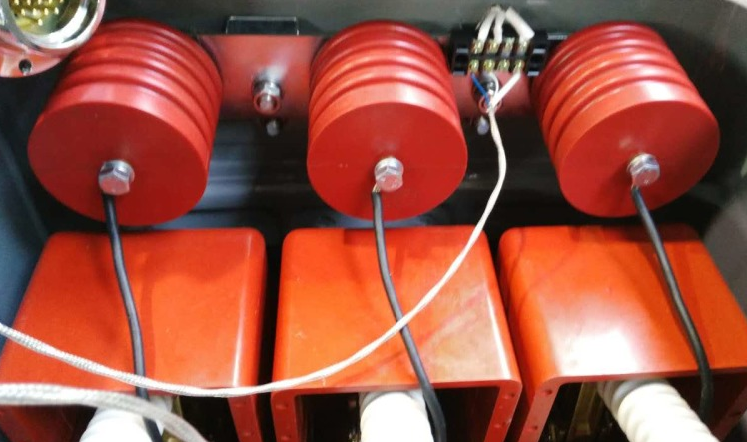

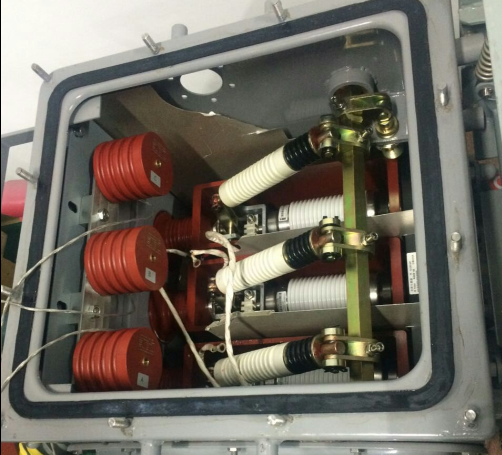

四、安装效果图(用户可根据需求订制不同尺寸和型号):

 五、主要电气参数(输入输出信号电压可根据客户定制):

序号 名    称 单位 标准参数值
1 标称电压 kV 10
2 最高运行电压 kV 12
3 安装场所   柱上真空断路器中
4 额定频率 Hz 50
5 环境温度 最高气温 85
最低气温 -25
最高日平均气温 35
6 海拔高度 m ≤2000
7 离地面高10m处,维持10min的平均最大风速 m/s 35
8 耐地震能力 地面水平加速度 m/s2 2
对应水平加速度,安全系数   ≥1.67
9 额定绝缘水平 kV 12/42/75
10 额定一次电压 kV 10
11 额定二次电压 V 6.5
12 准确级   3P
13 额定负荷 VA ≥1MΩ
14 局部放电 pC         ≤10   @14.4kv
15 执行标准   IEC 60044-7;GB/T20840.7
16 使用寿命   ≥15年

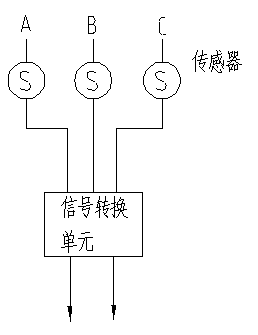

六、电气接口:

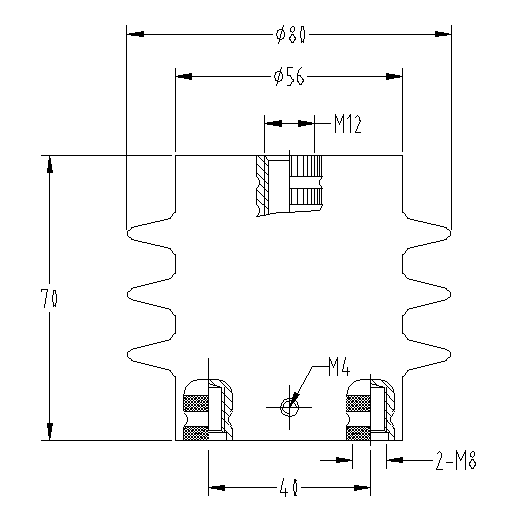

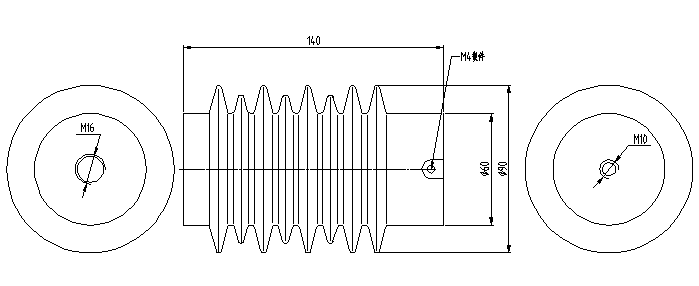

七、传感器外形尺寸(传感器尺寸可以根据需求定制,以下只列出两种):

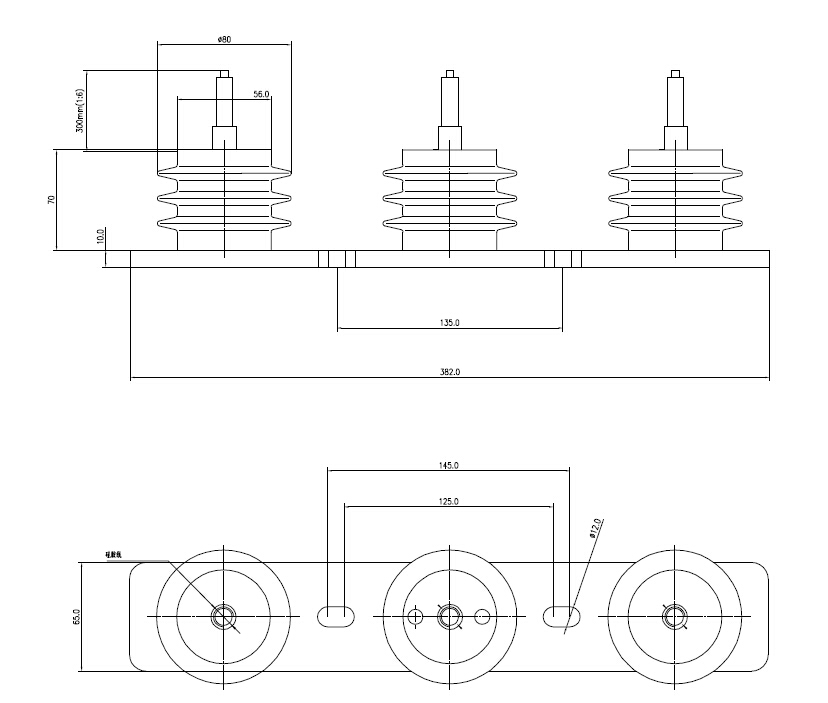

有底座尺寸:

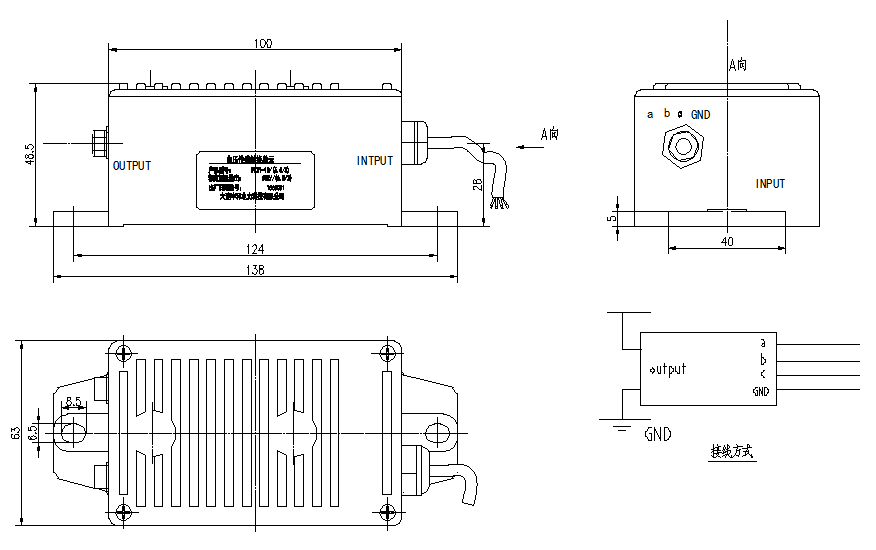

 八、转换单元外形尺寸:
